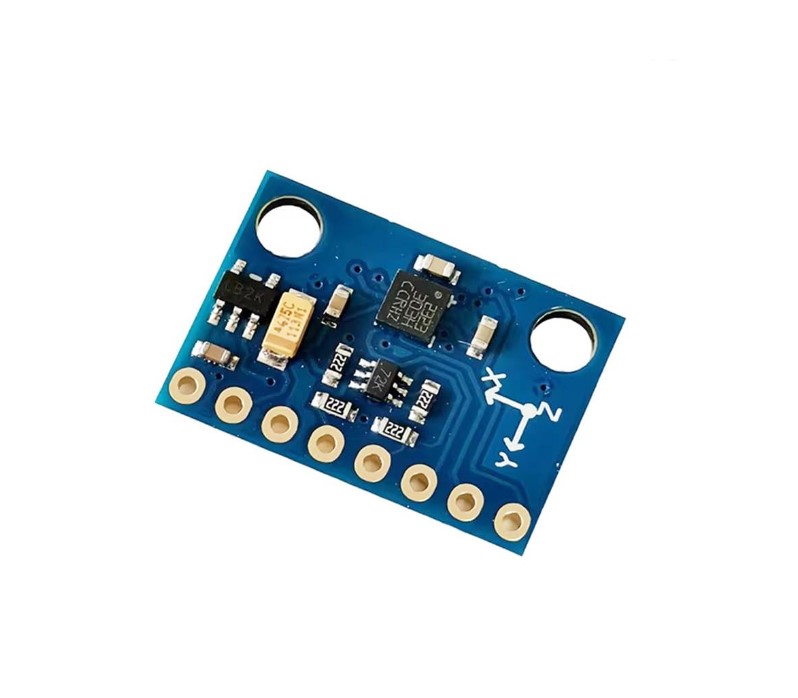

Модуль GY-511 3-х осевой магнитный компас и акселерометр на LSM303DLHC

Модуль GY-511 3-х осевой магнитный компас и акселерометр на LSM303DLHC представляет собой комбинацию из цифрового 3-осевого акселерометра и 3-осевого магнитометра с I2C интерфейсом. Имеет полномасштабный диапазон измерения ускорения от ± 2g до ± 16g и магнитного поля от ± 1,3 до ± 8,1 Гаусса. Калибровка чувствительности доступна пользователю программным способом. В акселерометр интегрирована система управления памятью на основе буфера FIFO (с глубиной в 32 уровня) для хранения данных и встроен датчик температуры. К основным назначениям модуля относятся: обнаружение свободного падение, наклоны. удары, повороты, изменение в движении, поворот карты, шагомер. Можно использовать в полетных контроллерах, шагомерах, игровых устройствах, VR и устройствах распознавания движения и регистрации данных.

Характеристики:

Рабочее напряжение: от 2,5 до 5,5 В

Потребляемый ток: 5 мА

Выходной формат (I²C/SPI):

Акселерометр: 16-бит на ось

Магнитометр: 16-бит на ось

Диапазон чувствительности (конфигурируемый):

Акселерометр: ±2, ±4, ±6, ±8 или ±16 g

Магнитометр: ±1.3, ±1.9, ±2.5, ±4.0, ±4.7, ±5.6 или ±8.1 Гс

Размеры: 14,5 х 20,5 х 3 мм
