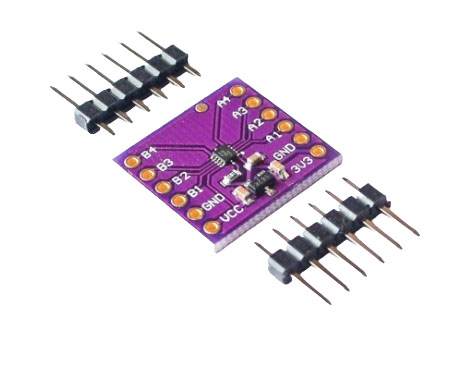

Двунаправленный преобразователь уровня сигнала WCMCU-401 4-bit четыре линии

Двунаправленный преобразователь уровня сигнала WCMCU-401 четыре линии.

Позволяет преобразовать 4 линии коммуникации

Очень полезное миниатюрное устройство для сопряжения модулей с контроллерами в том случае, если они имеют различные напряжения логической единицы. Данный преобразовать умеет автоматически определять направление преобразования.

Характеристики:

Микросхема : TXB0104.

Входящее напряжение: 3.3 В, 5 В

Количество каналов: 4

Диапазон напряжения: 1.8 – 6 В

Подключение:

“VCC”- плюс напряжения питания для стороны “B” (1.65 В – 5.5 B)

GND – (минус)

B1….B4 – каналы для цифровых сигналов с более высоким напряжением (например 5 В)

3V3– плюс напряжения питания для стороны “A” (1.2 В – 3.6 B)

GND – (минус)

A1…..A4 – каналы для цифровых сигналов с более низким напряжением (например 3.3 В)
