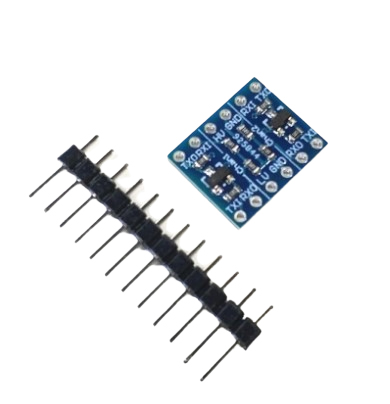

Двунаправленный преобразователь уровня сигнала 5-3.3в, две линии (Версия 2.0)

Двунаправленный преобразователь уровня сигнала 5-3.3в, две линии.

Позволяет преобразовать 2 линии коммуникации

Очень полезное миниатюрное устройство для сопряжения модулей с контроллерами в том случае, если они имеют различные напряжения логической единицы.

Устройство основано на четырех MOSFET транзисторах, благодаря чему преобразователь получил двунаправленную схему согласования логических уровней по четырем каналам, он может как повышать, так и понижать сигналы, эти функции используются для подключения UART, I2C и SPI интерфейсов.

Характеристики:

Колличество каналов: 4;
Входное напряжение: 5 В, 3.3 В;
Выходное напряжение: 3.3 В, 5 В;

Подключение:

► HV и GND — Высокое напряжение (5 В)
► LV и GND — Низкое напряжение (3.3 В)
► TX0 (LV1), RX0 (LV2), TX1 (LV3), RX1 (LV4) — Логические вывода с низким напряжением (3.3 В).
► TX0 (HV1), RX0 (HV2), TX1 (HV3), RX1 (HV4) — Логические вывода с высоким напряжением (5 В).
