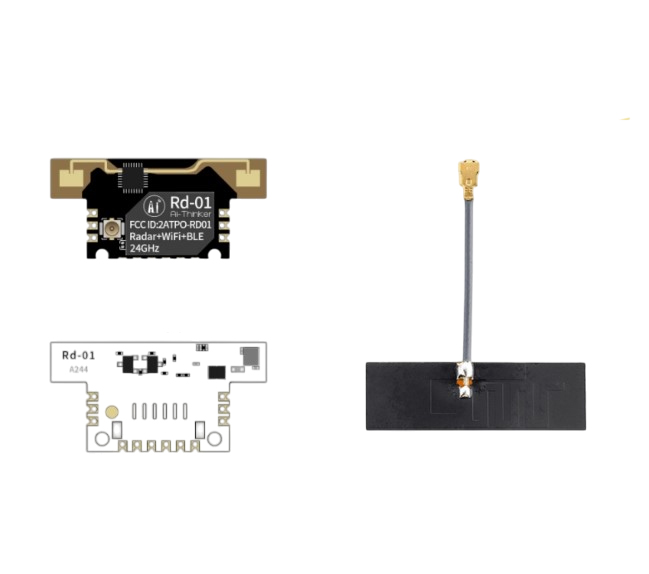

Радиолокационный модуль обнаружения присутствия человека Rd-01 (24 ГГц) с Wi-Fi и Bluetoo
Rd-01 - многофункциональный сенсор для систем умного дома и автоматизации. Обнаруживает не только движение, но и факт присутствия человека, подключается к сети через Wi-Fi и настраивается по Bluetooth. Идеален для управления освещением, климатом и безопасности.
Общие характееристики:
| Параметр | Значение |
|---|---|
| Модель | Rd-01 |
| Тип корпуса/монтажа | SMD-12, совместим с различными способами монтажа: поверхностный (SMD), штыревые разъемы (header pins), розетки (sockets) |
| Размеры (ДШВ) | 35.0 x 18.0 x 3.6 (±0.2) мм |
| Тип антенны | Радар: Встроенная печатная антенна на плате Wi-Fi & BLE: Разъем IPEX для внешней антенны |
| Диапазон частот | Радар: 24.0 ~ 24.25 ГГц Wi-Fi: 2400 ~ 2483.5 МГц |
| Рабочая температура | -40°C ~ +85°C |
| Условия хранения | -40°C ~ +125°C, влажность < 90% |
| Питание | Напряжение: 3.0В ~ 3.6В Потребляемый ток: ≥ 500 мА |
| Поддерживаемые интерфейсы | UART, GPIO, ADC, PWM, I2C, SPI |
| Количество доступных I/O | 8 |
| Скорость UART | По умолчанию: 256 000 бит/с |
| Безопасность (Wi-Fi) | Поддержка протоколов: WPS, WEP, WPA, WPA2 Personal, WPA2 Enterprise, WPA3 |
| Flash-память | Объем: 2 МБайт (по умолчанию) |
1. Радиолокационная система:
-
Основной чип: Микрочип S3KM111L от 矽典微 (Xidian Micro).
-
Рабочая частота: 24 ГГц (K-диапазон).
-
Модуляция: FMCW (частотная модуляция с непрерывным излучением).
-
Пропускная способность: До 1 ГГц на канал.
-
Функционал:
-
Обнаружение движущихся и неподвижных людей.
-
Высокая чувствительность к микродвижениям (например, дыхание).
-
Расчёт расстояния до цели.
-
Адаптивные алгоритмы обработки радиолокационных сигналов.
-
2. Беспроводная связь и управление:
-
Процессор: Чип BL602.
-
Протоколы связи:
-
Wi-Fi (802.11b/g/n)
-
Bluetooth Low Energy (BLE 5.0)
-
-
Конфигурация:
-
Визуальные инструменты для настройки.
-
Беспроводная установка параметров через Wi-Fi/BLE.
-
-
Настройки:
-
Диапазон обнаружения.
-
Чувствительность в разных зонах.
-
Время задержки при отсутствии людей.
-
-
Интерфейсы:
-
GPIO
-
UART
-
3. Применение:
-
Основные сценарии: Внутренние помещения.
-
Функции:
-
Обнаружение движения и присутствия людей.
-
Передача данных в реальном времени через Wi-Fi/BLE.
-
-
Гибкость:
-
Адаптация под различные умные устройства и системы.
-

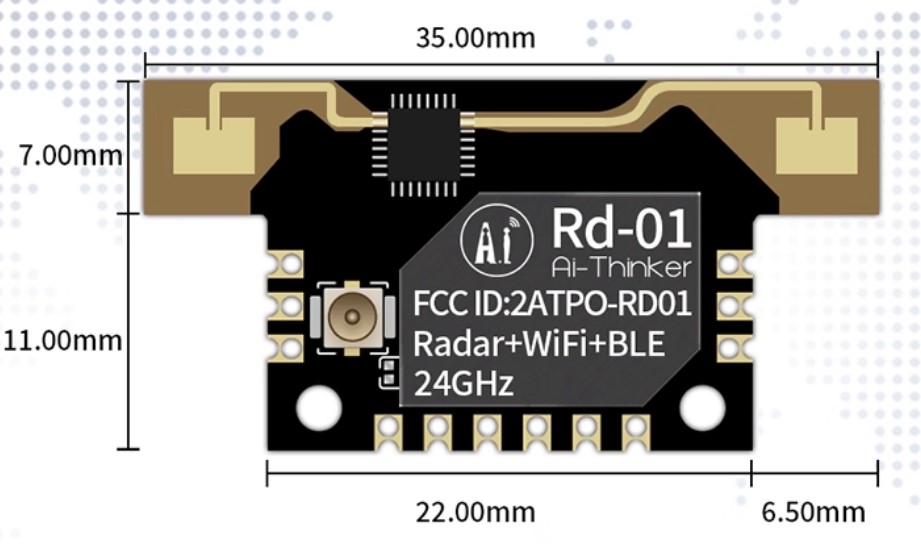

Размеры:

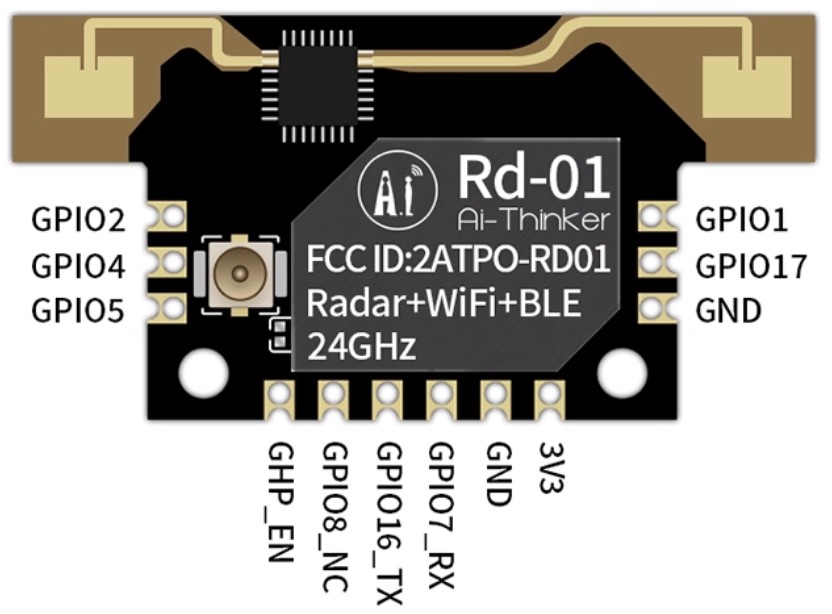

Распиновка:
Pinout Table for Rd-01 Module
| Pin # | Name | Function Description |
|---|---|---|
| 1,11 | GND | Electrical Ground |
| 2 | GPIO17 | GPIO17 / SPI_MOSI/MISO / I2C_SDA / PWM_CH2 / JTAG_TCK/TMS |
| 3 | GPIO1 | GPIO1 / SPI_MOSI/MISO / I2C_SDA / PWM_CH1 |
| 4 | GPIO2 | GPIO2 / SPI_SS / I2C_SCL / PWM_CH2 |
| 5 | GPIO4 | GPIO4 / SPI_MOSI/MISO / I2C_SCL / PWM_CH4 / ADC_CH1 |
| 6 | GPIO5 | GPIO5 / SPI_MOSI/MISO / I2C_SDA / PWM_CH0 / ADC_CH4 / JTAG_TMS/TCK |
| 7 | CHIP_EN | Chip Enable (Active High). Default function. |
| 8 | GPIO8 | Bootstrap / GPIO8 / SPI_MOSI/MISO / I2C_SCL / PWM_CH3 |
| 9 | GPIO16 | TXD / GPIO16 / SPI_MOSI/MISO / I2C_SCL / PWM_CH1 / JTAG_TMS/TCK |
| 10 | GPIO7 | RXD / GPIO7 / SPI_SCLK / I2C_SDA / PWM_CH2 / JTAG_TDO/TDI |
| 12 | 3V3 | 3.3V Power Supply; Recommended external supply current ≥ 500mA |
Note:
-
GPIO8 serves as the Bootstrap pin. If it is held HIGH during power-on, the module enters firmware download (burn) mode. If it is held LOW during power-on, the module boots normally.
