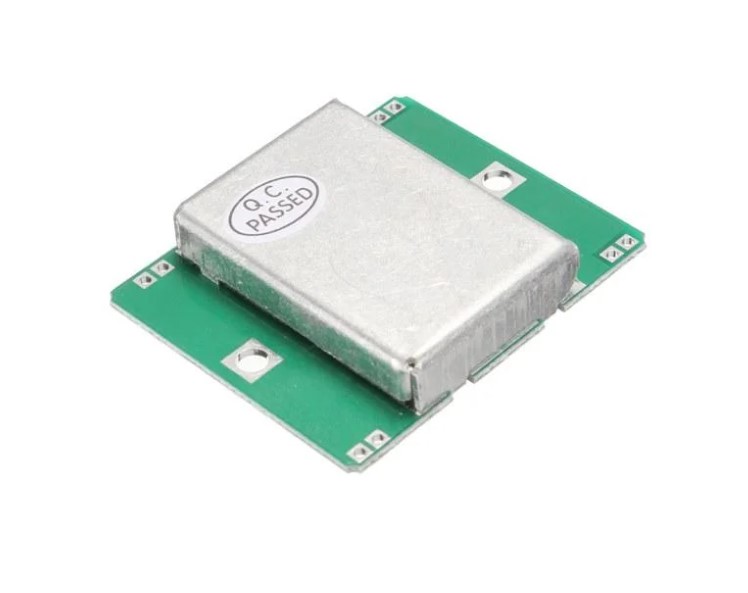

Доплеровский радар HB100

Артикул: 7585

377 руб.

Наличие: 2 шт

_{В магазине: 2 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Чип: HB100
Напряжение питания: 5В
HB100 - датчик, принцип действия которого базируется на эффекте Доплера. Данный модуль в основном используется в автоматических выключателях дверей, системах обеспечения безопасности, в банкоматах, в автоматических железнодорожных системах.
Данный метод, по сравнению с другими методами обнаружения, имеет следующие преимущества:

Бесконтактное обнаружение
Независимый от температуры, влажности, шума и пыли.
Маленькая выходная мощность, модуль полностью безопасен для человека.

Характеристики:

Модель: HB100
Частота сигнала датчика: 10.525GHz
EIRP(сила излучаемого сигнала):12-20dBm
RSS(сила принимаемого сигнал): 200μVp-p
Угол чувствительности антены горизонтальный/вертикальный(при мощности 3dB): 72 градуса/36 градусов
Питание датчика: 5V
Потребление: 37мА
Дальность работы датчика: 20 метров

Схема одного из вариантов предусиления сигнала датчика, для подключения к микроконтроллеру. Слева на схеме датчик, справа выводы для подключения например Arduino:
