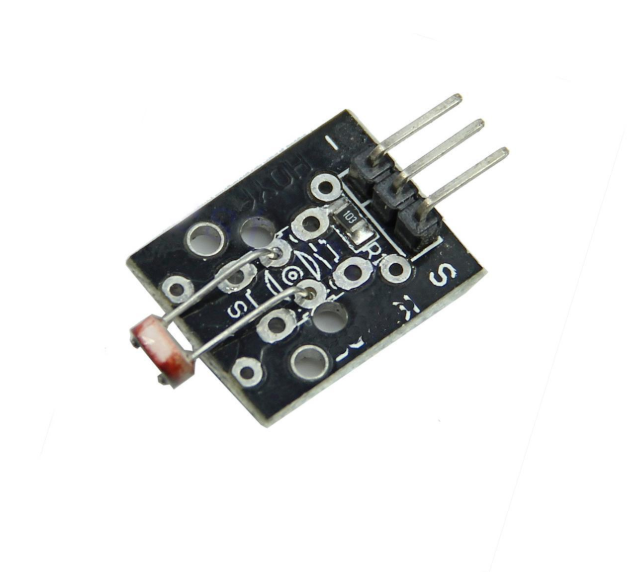

Датчик освещенности KY-018

Датчик освещенности позволяет электронному прибору определить уровень яркости света в контролируемой точке. Модуль дает возможность закрепить фоторезистор в конструкции прибора. Имеющийся соединитель позволяет быстро менять датчик при необходимости. Фоторезисторы обладают небольшим быстродействием с позиции оценки сегодняшнего дня, но этого вполне достаточно для коммутации уличного освещения на рассвете и закате. Применяется в автоматике управления освещением – фотореле. Возможно применение в ответственном освещении для контроля работы светильников. Модуль фоторезистора может использоваться для нефелометрии – измерении прозрачности потока жидкости. Среди других применений автомат лестничного освещения, фотореле для гирлянд новогодней елки и многое другое. Модуль фоторезистора применяется в светочувствительных роботах. В роботе разработанном на заре кибернетики – черепашке Грея устанавливается единственный датчик фоторезистор, а заложенный алгоритм позволяет моделировать поведение живых существ.

Чем ярче освещен фоторезистор, тем ниже его сопротивление. Сопротивление фоторезистора при изменении освещенности меняется в широких пределах от единиц килоом и до сотен килоом или мегаома. Точно выяснить изменение сопротивление фоторезистора следует экспериментально с помощью омметра. Контакты и схема модуля KY-018 позволяют использовать только фоторезистор или фоторезистор в составе делителя напряжения. Для этого на плате установлен резистор 10 кОм.
Питание модуля подают на контакт +5 В. С увеличением освещенности на выходе модуля фоторезистора напряжение будет падать, при ярком свете напряжение выхода будет около половины напряжения питания. Величина напряжения на выходе зависит от типа фоторезистора. В темноте напряжение выхода будет близко к напряжению контакта +5 В.
