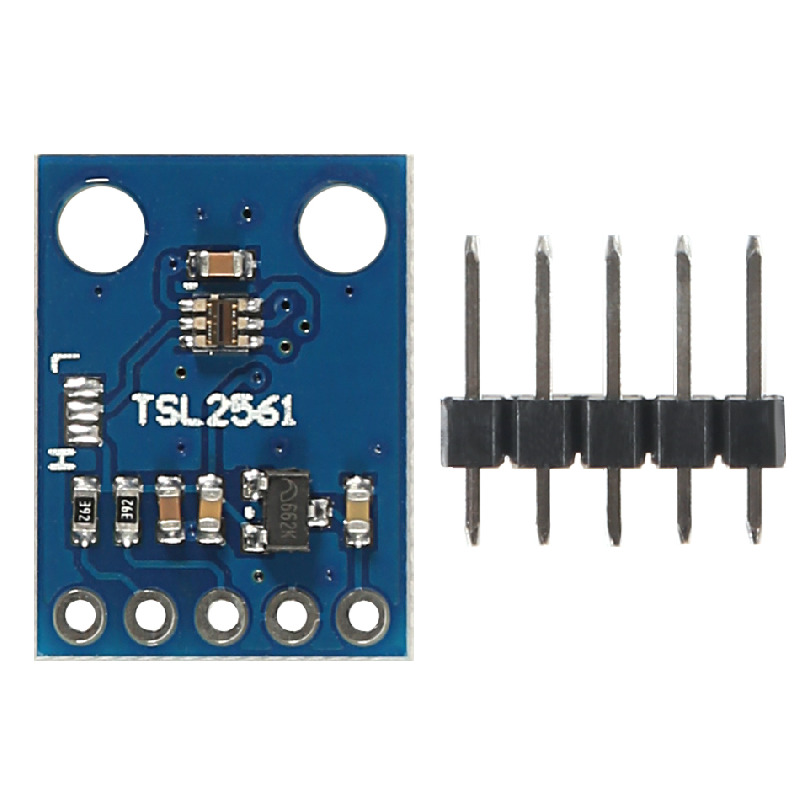

Цифровой датчик освещённости GY-2561 на TSL2561

Цифровой модуль датчика освещенности RKP-GY-2561-TSL2561 на фотоэлементе TSL2561 для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).

В основе люксометра GY-2561 лежит использование специализированного оптико-электронного цифрового датчика освещённости TSL2561.

Датчик TSL2561 интегрирует на кристалле два канала измерения интенсивности падающего излучения: канал 0 с откликом в широком участке спектра, включающем видимый и инфракрасный диапазоны, и канал 1 с откликом в более узком участке, включающем только инфракрасный диапазон.

Модуль RKP-GY-2561-TSL2561 позволяет измерять уровень освещённости в общепринятых единицах люксах (лк) без какой-либо пользовательской калибровки. Помимо этого устройство обеспечивает возможность многоканальной сигнализации при переходе значения освещённости через задаваемые пользователем границы.

Модуль датчика освещенности предназначен для использования в автоматике управляющей включением освещения или в приборах контролирующих уровень освещенности.

Характеристики GY-2561 TSL2561
Напряжение питания: +3.3 В ~ +5.5 В
Интерфейс: I2C
2 встроенных интегрирующих модуля АЦП 16 бит
Датчик откалиброван
Диапазон измеряемой освещенности: от 0.1 до 40000 люкс
Чувствительность: 65536 градаций
Рабочая температура: от -40°C до +85°C
Размеры: 14 x 18 мм
Вес: 5 гр.

Обозначение выводов модуля:
Вывод с меткой «VCC» –> плюс питания (+3.3В ~ +5.5В)
Вывод с меткой «GND» –> минус питания
Вывод с меткой «SCL» –> интерфейс I2C A5
Вывод с меткой «SDA» –> интерфейс I2C A4
