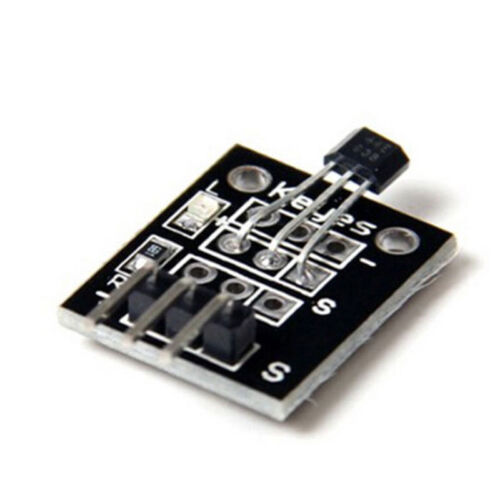

Датчик Холла KY-035 (AH49E)

Аналоговый датчик Холла KY-035 преобразуют индукцию поля в напряжение.
Величина показанная датчиком зависит от полярности поля и его силы.

Устройство позволяет измерять индукцию магнитного поля. Его назначение контроль дистанции до магнита и определение полюса магнита. Совместно с KY-035 для измерения различных величин применяют простые приспособления позволяющие преобразовать механическое перемещение в направлении магнита в изменение магнитного поля, которое измеряется датчиком Холла.

Электроника прибора преобразует сигнал датчика в данные о контролируемой физической величине. К таким величинам относятся давление, уровень жидкости, вибрация, частота и направление вращения, положение детали механизма, электрический ток и другие.

Модуль датчика Холла (аналоговый) KY-035 хорошо подходит для построения импульсных датчиков скорости и направления перемещения. Устройство применяется в технике бытового, коммерческого, медицинского, научного и промышленного назначений. KY-035 может стать частью различных учебных пособий в широком круге учебных заведений.
Характеристики KY-035

Питание, В
            напряжение
номинальное 3 – 6,5
предельное критическое -0,5 – 8
            ток, мА
                        номинальный 6
                        максимальный 10

Характеристики КY-035 при питании 5 В.

Ток выхода, мА
            минимальный 1
            номинальный 1,5
            предельный 10
Выходное напряжение 1 – 1,75 мВ/Гс
Нулевая точка 2,25 – 2,75 В
Диапазон выходного напряжения, В
номинальный от 0,95 до (напряжение питания – 0,95)
            минимальный от 1,05 до (напряжение питания – 1,05)
Наибольшая измеряемая магнитная индукция, Гс
            номинальная ±1000
            минимальная ±650
Время отклика 3 микросекунды
Чувствительность 1 – 1,75 мВ/Гс
Температура воздуха
при работе -40 – 100 °C
            хранения -55 – 165 °C
