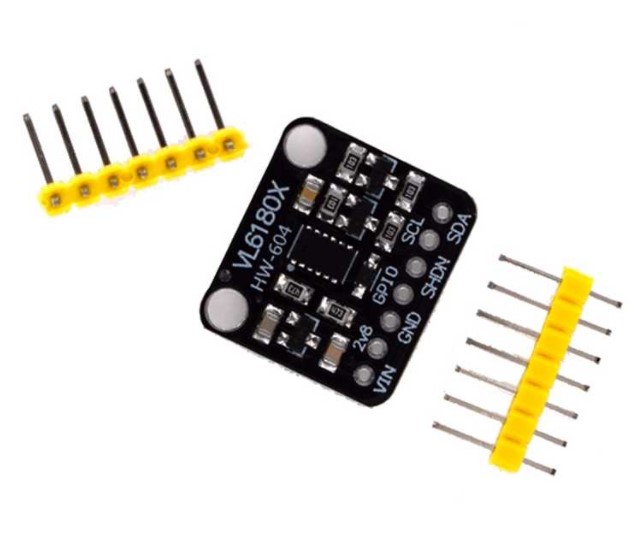

Датчик приближения и освещённости VL6180X

VL6180X представляет из себя датчик приближения и освещения, реализованный в миниатюрном корпусе.
В составе сенсора VL6180X содержатся лазерный излучатель (IR-Emitter), SPAD-приёмник (Range sensor) и датчик освещенности (Ambient Light Sensor). А также ОЗУ, ПЗУ и микроконтроллер.

Технические характеристики

Модель: HW-604

Чип: VL6180X STM

Питание, напряжение логики: 3.3 ~ 5В

Ток потребления: 1.9 мА

Диапазон измерения расстояния: 0...100 мм с шагом 1 мм

Погрешность, макс.: 2 мм

Диапазон измерения освещенности: 0.08...20800 Люкс в открытом состоянии, более 100000 Люкс под стеклом

Настроек усиления: 8

Разрядность данных: 16 бит

Длина волны излучателя: 850 нм

Протокол связи: I2C (400 кГц), адрес 0х29h 7-битный

Рабочая температура: -20 до +70°C

Размер датчика: 4.8 х 2.8 мм

Размер модуля: 20.4 х 18 х 2.8 мм

Области применения

Робототехника: датчики обнаружения препятствий
Бытовая техника: автоматические краны, вентили, дозаторы мыла и т.д.
Лазерные системы автофокусировки. Улучшает и ускоряет работу автофокуса камеры, особенно в неблагоприятных условиях (низкая освещаемость, низкая контрастность) или при съемке на высокой скорости движения
Датчики присутствия персональных ПК, ноутбуков, планшетных ПК
Системы распознавания жестов: движение, линейное перемещение, приближение или удаление.

Назначение контактов

VIN — питание модуля, вход напряжения +3.3 ~ +5 В;

2V8 — выход напряжения 2.8 В со встроенного регулятора, макс. 100 мА;

GND — питание модуля и логики, общий вывод заземления;

GPIO — вывод внутренних прерываний (готовность нового измерения, значение измерения ниже минимального порога, значение измерения выше максимального порога, выход значения измерения за рамки минимального и максимального порогов). Напряжение выхода 2.8 В;

SHDN — управляющий вход, активный низкоуровневый сигнал режима ожидания;

SCL — интерфейс I2C, линия тактирования сигнала;

SDA — интерфейс I2C, линия передачи данных.
