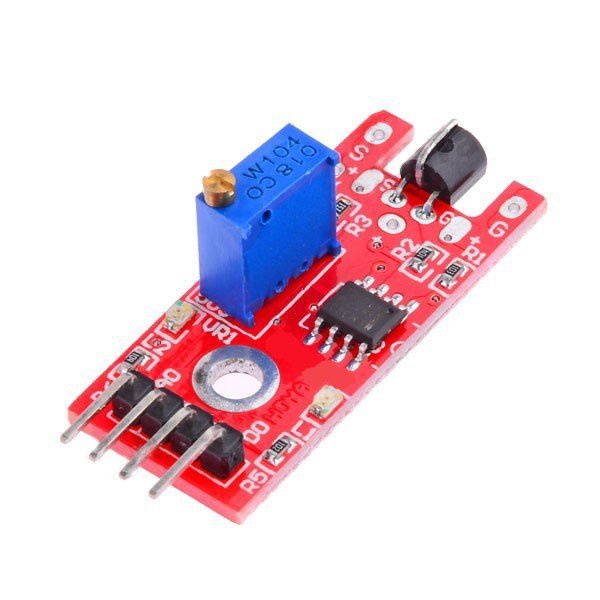

Датчик касания KY-036

Устройство KY-036 позволяет оснастить прибор находящийся в жилых или промышленных помещениях функцией сенсорной кнопки. В качестве сенсорной поверхности используется металлическая деталь напоминающая обычную кнопку, корпус электроприбора или другие металлические элементы конструкции.

Работа светильника управляется касанием корпуса.
Металлическая сенсорная поверхность обладает большим запасом прочности, что важно в аппаратуре с антивандальными требованиями. В отличии от механических кнопок ресурс сенсорных не ограничен. Модуль датчика касания также применяется в оборудовании используемом при опасных видах работ для снижения риска несчастного случая.

Характеристики
Питание 5 В

Краткое описание KY-036
На торце платы модуля KY-036, на компоненте расположен контакт соединяемый с сенсорной металлической поверхностью. Прикосновение к поверхности способствует приему электромагнитных волн частотой 50 Гц излучаемых электропроводкой помещения. Тело человека при этом служит антенной, а входная часть модуля радиоприемником. Сигнал частотой 50 Гц усиливается микросхемой LM393YD и подается на выходы устройства. Модуль датчика касания содержит переменный резистор, с помощью которого устанавливается чувствительность датчика KY-036. На плате есть светодиод индикации включения питания и светодиод мигающий при касании.
