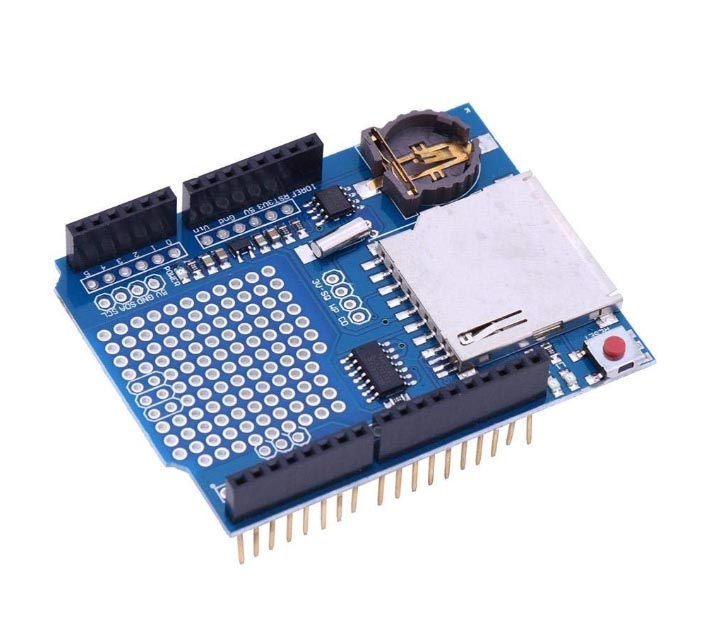

Data Logger Shield XD204 (шилд записи данных) для Arduino

Модуль регистрации и хранения данных (плата дата логгера для Arduino)  Assembled Data Logging shield for Arduino.  Шилд позволяет записывать сохранять на SD карте данные и результаты измерений различных датчиков. Модуль регистрации и хранения данных содержит на борту микросхему часов реального времени, которая формирует и фиксирует дату и время каждой записи измерения. На шилде модуля смонтирован картоприемник SD карты и  контейнер для батареи питания. Батарея обеспечивает ход часов в течение нескольких лет. Плата имеет макетное поле предназначеное для монтажа внешних датчиков и электрических цепей. Программное обеспечение для логгер под Arduino разработано Adafruit, позволяет сохранять файлы данных на карте памяти в формате пригодном для программы Excel.

Применение Data Logging shield for Arduino XD-204

• хронометраж данных
• хранение результатом измерений с временной меткой
• удобное подключение внешних датчиков для мониторинга
• макетирование на плате
• Например, можно узнать какова температура в нескольких точках блока питания, работающего с максимальной гарантированной нагрузкой в течение недели и проверить эффективность средств охлаждения или стабильность напряжения в сети. Полученные данные представляются в виде файла стандартного формата, который можно на персональном компьютере преобразовать в график

Характеристики Data Logging shield for Arduino

• Напряжение питания 5 В
• SD карты SD/MMC до 32 Гбайт
• Размеры 70 x 53 x 17 мм
• SD карта выступает на 10 мм
• карта памяти: отформатированными в FAT16 или FAT32.
• Напряжение питания для SD карты 3,3 В
• микросхема контролера RT9193-33
• интегральный стабилизатор постоянного напряжения.
• при отключении основного питания часы работают на батарее.
• Если у вас micro -SD карта, то для ее установки применяется адаптер
