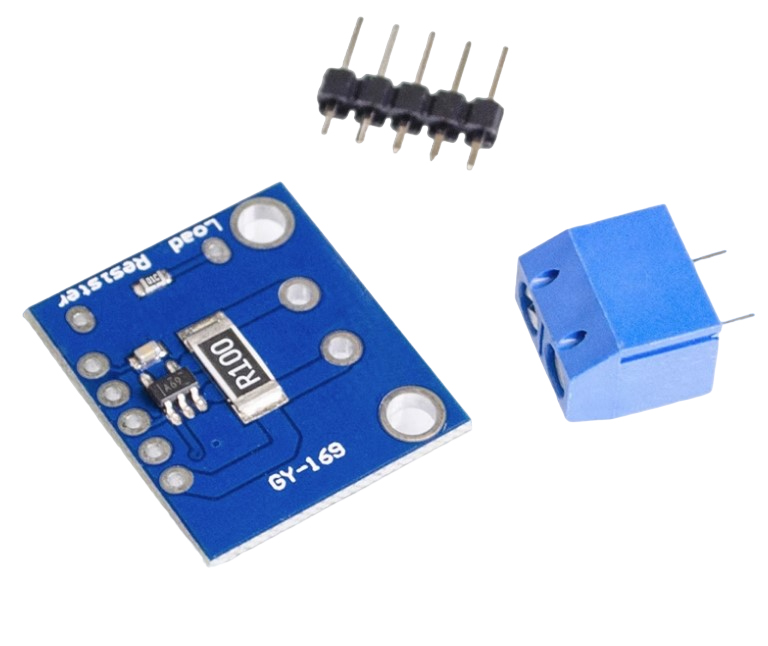

Аналоговый преобразователь тока GY-169 на INA169

Преобразователь тока GY-169 на базе INA169 позволяет без лишних компонентов измерить постоянный ток с точностью, зависящей только от микроконтроллера. Диапазон тока зависит от резистора шунта, подобрав который, можно увеличить или уменьшить диапазон.

Точность измерения зависит от АЦП измеряющего микроконтроллера. В проектах, где важна точность измерения тока, рекомендуется применять STM32 или другие МК с АЦП разрядностью 12 бит.

Характеристики:

Напряжение питания: 2.7…60В

Напряжение в измеряемой цепи: 2.7…60В

Диапазон измеряемого тока: 350мА…3.5А

Собственное потребление тока: до 125мкА

Габариты 24 × 20 × 2 mm
