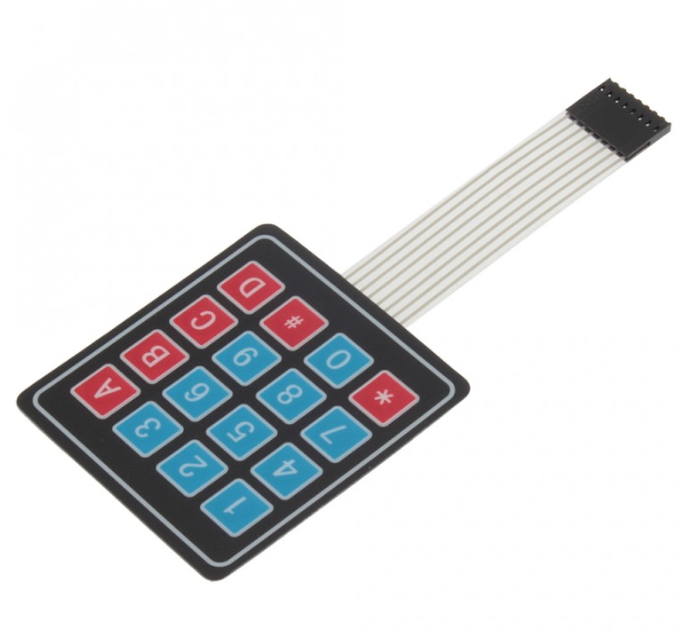

Матричная мембранная клавиатура 4х4, 16 кнопок

Эластичная 16 кнопочная клавиатура — оформлена в виде герметичной панели из прорезиненного материала, тыльная сторона которой выполнена на самоклеящейся основе, что позволяет легко закрепить панель.

Характеристики

• Габариты: 77x68x1 мм
• Рабочее напряжение: до 12 В
• Максимальный ток: 100 мА
• Сопротивление изоляции: >100 МОм
• Сопротивление контактов: <200 Ом
• Вес: 10 г.

Клавиатура имеет 8 выводов, которые подключаются к любым цифровым выводам arduino.

Подробнее о клавиатуре

Клавиатура выполнена в виде матрицы 4х4, каждая кнопка является областью воздушного зазора между двумя диэлектрическими слоями с нанесенными на них токопроводящими покрытиями. Дорожки токопроводящего покрытия одного слоя нанесены горизонтально (выводы 1-4), а другого вертикально (выводы 5-8). Нажатие на кнопку приводит к соединению дорожки одного слоя с дорожкой другого, и как следствие, к замыканию одного из выводов 1-4 с одним из выводов 5-8.
