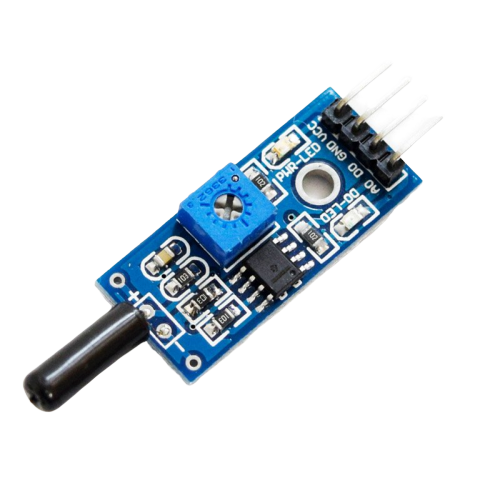

Датчик вибрации SW-18010P на плате

Аналоговый модуль датчика вибрации SW-18010P фиксирует механические воздействия (вибрацию, удары, толчки). Чаще всего используется в охранных системах. В робототехники обычно применяется для фиксации столкновения с препятствиями. Чувствительность датчика подстраивается с помощью подстроечного резистора установленного на плате модуля.

На плате модуля установлен механический датчик SW-18010P. Датчик вибрации имеет простую конструкцию: внутри пластиковой трубки расположена металлическая гибкая пружина, колеблющаяся от внешних воздействий.

В центре пружины– металлический стержень, о который при ударе касается пружина.Один контакт датчика идёт на стержень, а второй – на пружину. Эти колебания передаются на операционный усилитель и выводятся на аналоговый выход.

Датчик вибрации подключается к Arduino через Vcc вывод. Дополнительно модуль имеет два выхода: цифровой и аналоговый. Устройство может работать под любым углом и в любом направлении.

Датчик вибрации имеет на корпусе два светодиода: красный загорается в случае подключения его к питанию, а зелёный – в случае обнаружения вибрации.

ХАРАКТЕРИСТИКИ SW-18010P:

• Датчик: SW-18010P
• Компаратор: LM393
• Активное состояние сигнала: низкий уровень
• Питание: 3 - 5V
