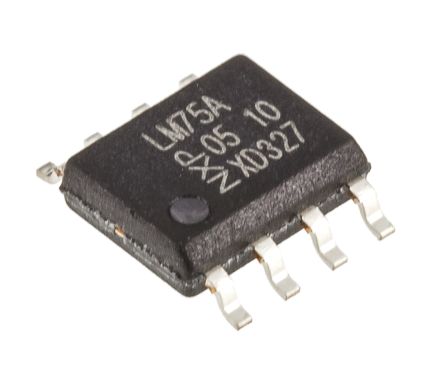

Датчик температуры LM75AD SOP-8

LM75AD, является преобразованием температуры в цифровой сигнал при помощи встроенного датчика температуры и технологии сигма-дельта А/Ц преобразования. Устройство также является тепловым детектором, обеспечивающим обнаружение превышения температуры на выходе. Он содержит несколько регистров данных, регистр конфигурации (Conf) для хранения настроек устройства вроде режима работы устройства, режима работы ОС, полярности ОС и очереди сбоев ОС, как описано в разделе 7 (описание функций). Так же содержит температурный регистр (Temp) для хранения цифровых показаний температуры и регистры точек (Tos и Thyst) для хранения программируемых перегрузок по температуре и пределов гистерезиса, которые могут быть переданы контроллером через 2-проводной последовательный интерфейс I²C. Устройство также включает в себя выход с открытым стоком (ОС), который становится активным, когда температура превышает запрограммированные пределы. Существует три выбираемых вывода адреса логики, таким образом, восемь

• Интерфейс шины I²C, до 8 устройств на одну шину
• 11-битный АЦП с разрешением температуры 0.125°C
• Программируемые пороговые значения температуры и уставки гистерезиса
• Ток питания в режиме отключения 3.5мкА для экономии энергии
• Автономная работа в качестве термостата при запуске
• Испытания на фиксацию выполняются для JEDEC стандарта JESD78, который превышает 100мА
