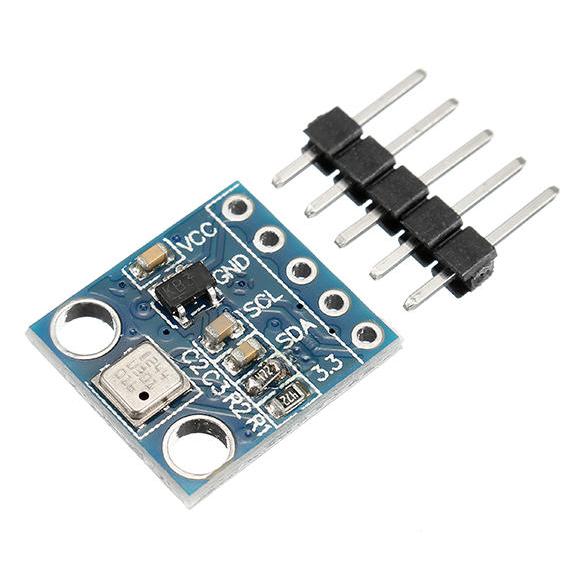

Цифровой модуль GY-68 датчика атмосферного давления и температуры BMP180

Характеристики

Некоторые характеристики датчика измеряются в гектопаскалях сокращенно гПа. 1 гектопаскаль = 100 Паскаль. Это связано с тем, что при измерении высоты с помощью контроля давления используется барическая ступень. Высота, на которую надо подняться или опуститься, чтобы давление изменилось на 1 гПа – барическая ступень.

Питание GY-68
            напряжение 3,3 или 5 В
            ток, мкА
                        в режиме ожидания 0,1
                        потребление  возрастает на 0,5 при увеличении частоты измерений на 1 Гц
                        средний 5
Диапазон измерения давления от 300 до 1100 гПа что соответствует высоте -500…9000 м
С точностью ± 0,02 гПа, что при работе в режиме высотомера соответствует 0,17 м
Диапазон измерения температуры 0...65 °C
С точностью ± 2 °C
Разрешающая способность 16 бит
Максимальная скорость интерфейса 3,4 Мбод
Адрес 7 бит на шине I2C значением 0x77
Время отклика 7,5 мс
Шум
            в режиме низкого потребления 0,5 м
            в режиме высокого потребления 0,17 м
Диапазон температуры при работе –40…85 °C
Отверстие под винт 3 мм
Размеры 36 x 38 x 9,3 мм

При температуре воздуха 0 °C и давлении 1000 гПа, барическая ступень составляет 8 метров на гПа. Чтобы давление уменьшилось на 1 гПа, нужно подняться на 8 метров. С ростом температуры и увеличением высоты ступень возрастает на 0,4 % на каждый градус нагревания. Она прямо пропорциональна температуре и обратно пропорциональна давлению.


Контакты GY-68

VCC – питание 5 В
3.3 – питание 3,3 В
GND – общий провод
SCL и SDA – интерфейс I2C

Напряжение питания 3,3 В подается на контакт 3.3 или формируется стабилизатором U1 MIC5205маркированным KB33 при подключению модуля GY-68 к источнику напряжения 5 В. Линия питания 3,3 вольта соединена с подтягивающими резисторам R1 и R2. Они необходимы для работы шины I2C – с их помощью формируются высокие уровни сигнала, а когда BMP180 проваливает это напряжение – формируется низкий логический уровень.
