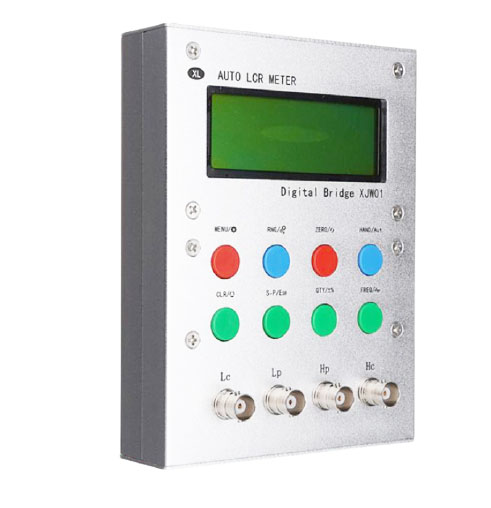

Многофункциональный измерительный прибор XJW01 (LCR метр)
Технические характеристики LCR-метра.
| Питание прибора | 9-15 Вольт (имеется гнездо 5,5х2,1 мм) |
| Габариты | 150х115х35 мм |
| Дисплей | LCD 2004 |
| Измеряемая индуктивность | 0,05мкГн-2000Гн |
| Измеряемое сопротивление | 0,0001Ом-20МОм (разрешение 0,1мОм) |
| Измеряемая емкость | 1пф-20000мкф (разрешение 0,01пф) |
| Точность | 0,3-0,5% |
| Функция колибровки | автоматическая |
| Выходное сопротивление | 40Ом |
Прибор умеет измерять. Измерение проводится мостовым методом при помощи четырехпроводного подключения компонентов.
| Q | Добротность |
| D | Коэффициент потерь |
| O | Угол сдвига фаз |
| Rp | Эквивалентное параллельное сопротивление |
| ESR | Эквивалентное последовательное сопротивление |
| Xp | Эквивалентная параллельная емкость |
| Xs | Эквивалентная последовательная емкость |
| Cp | Параллельная емкость |
| Cs | Последовательная емкость |
| Lp | Параллельная индуктивность |
| Ls | Последовательная индуктивность |
Комплект: прибор, подставка для прибора, блок питания 12 Вольт 1 Ампер (китайская вилка), щупы (крокодилы -> 4 BNC разъема).
Измеритель ёмкости оксидных конденсаторов и высокоточный измеритель индуктивности позволяет узнать с высокой точностью величины L и R в параллельном и линейном режиме, а также режим сопротивление линии, что необходимо при работе с кабелями и длинными цепями. К особенностям относится оценка добротности катушек индуктивности, которая имеет решающее значение при настройке ответственных контуров.
Помимо этого измерению подлежит коэффициент диэлектрических потерь и угол сдвига фаз между током и напряжением, которые невозможно узнать при помощи обычного мультиметра. К этим параметром следует добавить эквивалентное параллельное и последовательное сопротивления, эквивалент шунтирующих реакторов и эквивалентное реактивное последовательное сопротивление.
Высокоточный LCR-метр на микроконтроллере, с переключаемой рабочей частотой от 100 Гц до 7, 8 кГц имеет автоматическую калибровку и может производить измерения по методу Кельвина. При этом осуществляется четырехпроводное подключение при помощи экранированных кабелей двух типов (в комплекте толькол один комплект). Для измерения параметров радиокомпонентов и цепей можно использовать цифровой мост — digital bridge, входящий в комплект вместе с блоком питания.
