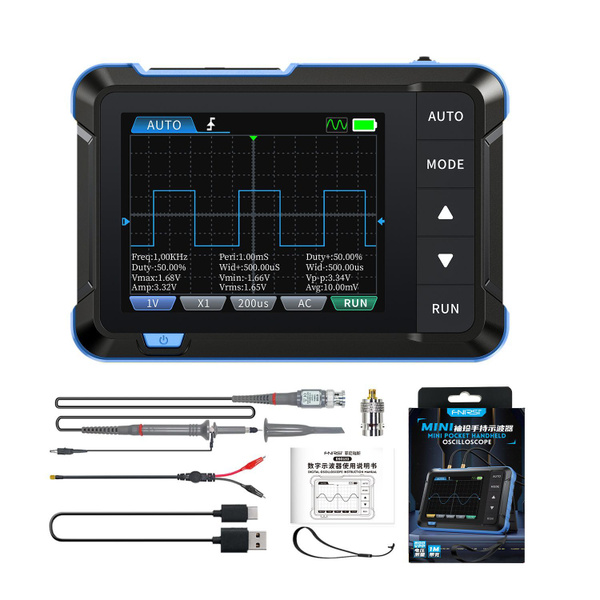

Осциллограф DSO153, генератор сигнала

 DSO-153 — это очень практичный портативный осциллограф, предназначенный для сферы технического обслуживания, а так же обучения в целях развития. Этот осциллограф имеет частоту дискретизации в реальном времени 5 мс/с, полосу пропускания 1 МГц функции запуска: одиночный, нормальный, автоматический. Его можно использовать как для периодических аналоговых сигналов, так и для непериодических цифровых сигналов, он может измерять напряжение до ± 400 В с помощью эффективного автоматического режима одним щелчком клавиши, который будет отображать измеренную форму сигнала без сложных настроек. Кроме того, он имеет встроенный многофункциональный генератор сигналов (10 кГц). Оснащенный 2,8-дюймовым ЖК-экраном с разрешением 320 * 240 точек и встроенной высококачественной литиевой батареей емкостью 1000 мАч, при полной зарядке его можно непрерывно использовать около 4 часов.

Частота дискретизации: 2,5 мс/с
Пропускная способность: 200K
Чувствительность по вертикали: 10 мВ/Div-20V/дел (прогресс в соответствии с способом 1-2-5)
Диапазон временной разности: 10 мкс/Div-50s/дел (прогресс в соответствии с способом 1-2-5)
Диапазон напряжения: X1:40 В (Vpp: 80 В) X10: 400V (Vpp :800V)
Метод запуска: автоматический/Нормальный/одиночный
Метод соединения: AC/DC
Дисплей: 2,8 дюймы/PPI:320*240
USB-зарядка: 5 В/1 А
Емкость литиевой батареи: 1000 мАч
Калибровка прямоугольной волны: частота: 1 кОм, Рабочий цикл: 50%
Размер: 99x68,3x19,5 мм
Вес: 100 г

Инструкция на русском: https://kulibin.su/upload/15193DSO153.pdf
