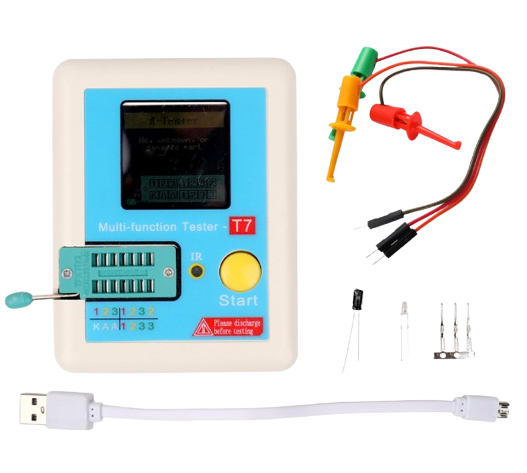

Многофункциональный тестер радиокомпанентов LCR-T7

Основные характеристики тестера:

Диапазон измерения емкости: 25 пФ – 100 мФ

Диапазон измерения индуктивности: 0,01 мГн – 20 Гн

Диапазон измерения сопротивления: 0,01 Ом – 50 МОм

Тестируемые компоненты: транзисторы (PnP, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, диоды Зенера (стабилитроны), триаки и тиристоры, конденсаторы, элементы питания, катушки индуктивности.

Автоматический переход в спящий режим.

Тестовое напряжение (пиковое): 4,5 В

Тестовый ток: <6 мА.

Дисплей: 3.5 дюйма, TFT с подсветкой

Интерфейс передачи данных: micro USB

Питание: 0,1 – 4,5 В, литий-ионная аккумуляторная батарея.

Определение показателей:

Автоматическое обнаружение компонентов: биполярных и полевых транзисторов (NPN и PNP), N- канала и P- канала, МОП-транзисторов, полевых транзисторов с управляющим PN-переходом JFET, диодов (< 4.5 В ) и двойных диодов, N- и P-IGBT транзисторов, резисторов и потенциометров, индукторов, конденсаторов, тиристоров, симисторов (IGT < 6 мА)и аккумуляторов (0.1 - 4.5 В), стабилитронов (0,01 - 30 В);

Измерение ESR (Equivalent series resistance) - эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры;

Измерение сопротивлений, емкости и индуктивностей в широком диапазоне;

Самотестирование с автоматической калибровкой;

Инфракрасное дистанционное управление: поддержка кодирования IRI Hitachi, отображение ИК-сигналов и ИК прием;

Автоматическая калибровка:

Чтобы запустить автоматическую калибровку тестера, замкните накоротко три испытательных разъема и нажмите многофункциональную кнопку. Действуя согласно подсказкам, возникающим в процессе автокалибровки, отключите замыкающие провода. Других действий не потребуется.

Функция декодирования ИК-сигнала:

Направьте ИК-пульт управления на отверстие приемника тестера «IR», нажмите кнопку на пульте. Если тестер успешно декодирует ИК-сигнал, на дисплее отобразятся код пользователя и кодовый набор данных, а также форма соответствующего ИК-сигнала. Если декодирование не удалось или сигнал невозможно декодировать, код пользователя и кодовый набор на дисплее не появятся. В этом случае войдите в режим декодирования ИКсигнала через интерфейс тестера, там должна отображаться информация о последнем успешно декодированном ИК-сигнале. Точка-индикатор в правом верхнем углу показывает процесс получения данных с ИКпульта управления. Красная точка означает, что идет прием ИК-сигнала, синяя точка – сигнал успешно декодирован.

Указания по зарядке прибора:

1. Для зарядки используйте внешний источник питания 5 В или USB- Power bank зарядки для смартфонов.

2. Красный индикатор означает, что тестер в процессе зарядки; зеленый – зарядка завершена
