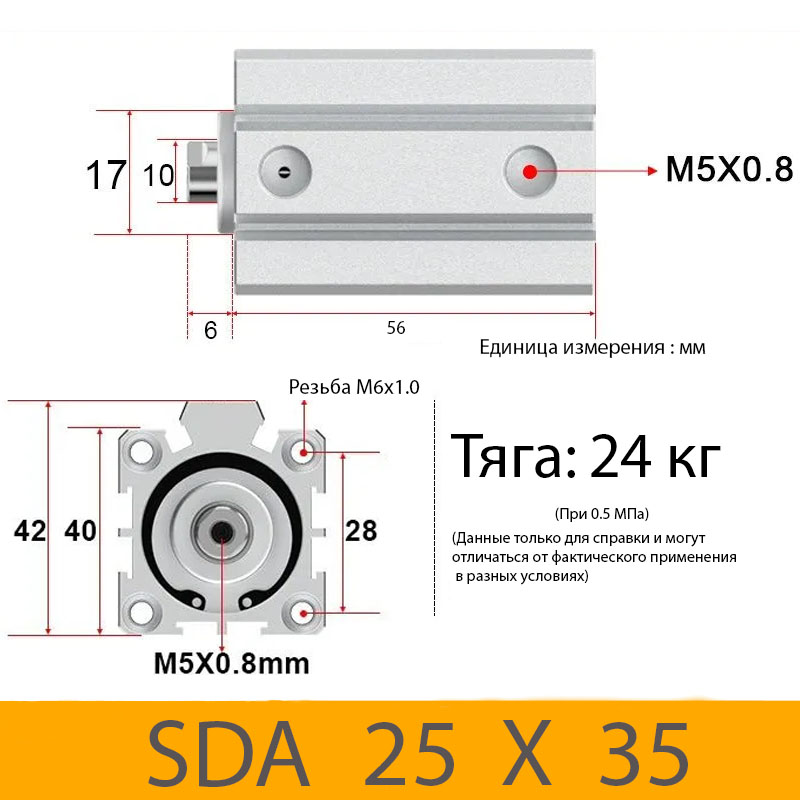

Пневмоцилиндр SDA 25X35, D=25, ход 35, М5х0,8

Пневмоцилиндры серии SDA это компактные пневмоцилиндры с диаметром поршня от 12 до 100 мм. Данные пневмоцилиндры применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение. Основная характеристика данной серии пневмоцилиндров - их минимальные габариты по сравнению со стандартными сериями. Достигается это путем оптимизации конструкции всех компонентов пневмоцилиндра.

На внешней поверхности пневмоцилиндров имеются пазы для крепления магнитных датчиков.

SDA спроектированы для универсального применения и могут монтироваться в любом положении. Особое внимание необходимо уделить неодопустимости радиальных нагрузок на шток из-за короткой направляющей втулки в передней крышке.
