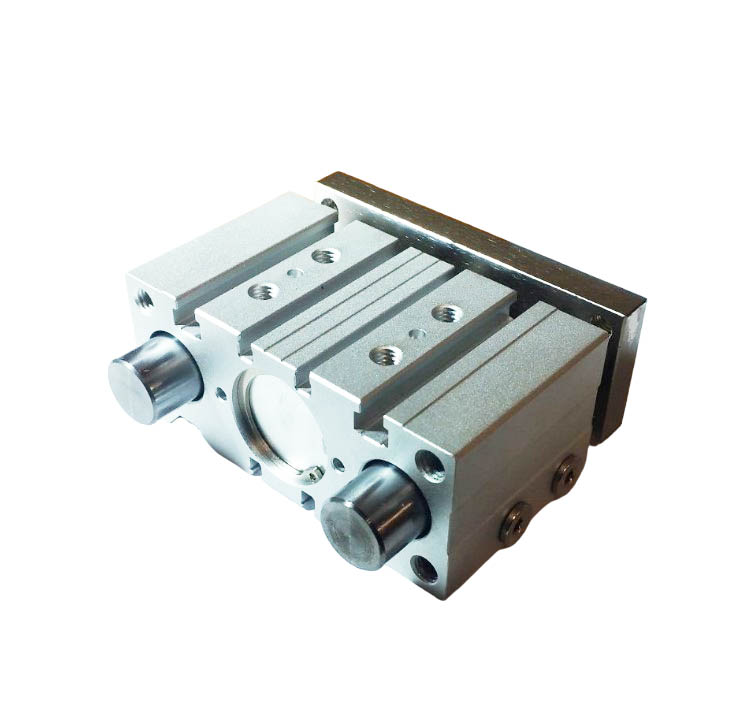

Пневмоцилиндр с направляющими TCM32X50-S, D=32, ход 50, G1/8

Серия ТСМ - пневмоцилиндры со встроенными направляющими, предназначенные для установки в ограниченном пространстве. Встроеные направляющие из подшипниковой стали с бронзовым подшипником скольжения позволяют цилиндрам ТСМ воспринимать значительные радиальные нагрузки, а для предотвращения вращения и перекручивания используются две направляющие.

Корпус цилиндра изготовлен из алюминия, крепёжная пластина из стали.

Характеристики:

Тип действия: двустороннее

Рабочая среда: воздух.

Диапазон рабочего давления: 0.1-1 МПа.

Максимальное давление: 1.5 МПа

Присодинительная резьба: G1/8.

Диапазон рабочих температур: -5 ~ 70°С (при сухом воздухе без влаги)

Скорость выхода: 30-500 мм/с.

Допуск без вращения: +-0.08°

Магнитное кольцо встроено в цилиндр!!!!

Размеры в миллиметрах:
