Пневмоцилиндр модели MAL — это привод двойного действия, оснащенный универсальным шарнирным креплением. Основная сфера его применения — промышленная автоматизация, где он выполняет функции зажима, стопорения и точного позиционирования компонентов в станочном оборудовании и автоматизированных линиях.
| Конструкция | Миниатюрные , Дюраль |
| Кинематика | Линейный |
| Тип монтажа задней чати | CA |
| Конструкция | Двухсторонний ход |
| Среда | Сжатый Воздух |
| Рабочее давление | до 1МПа |
| Предельное давление | 1.5МПа |
| Магнитное кольцо | НЕТ |
| Тип | A | B | C | D | D1 | E | F | G | H | I | J | K | L | M | P | Q | R | R1 | S | U | V | W | X | AR | AX | AY |
| MAL 16 | 107 | 38 | 52 | 16 | 16 | 22 | 16 | 10 | 15 | 10 | 5 | M6 | M16x1.5 | 14 | 6 | 12 | 14 | 14 | 9 | 24 | 6 | 5 | M5 | 6 | 25 | 22 |
| MAL 20 | 131 | 40 | 70 | 21 | 12 | 28 | 12 | 16 | 20 | 12 | 6 | M8x1.25 | M22x1.5 | 10 | 8 | 16 | 19 | 10 | 12 | 29 | 8 | 6 | G1/8" | 7 | 33 | 29 |
| MAL 25 | 135 | 44 | 70 | 21 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10x1.25 | M22x1.5 | 13 | 8 | 16 | 19 | 12 | 12 | 34 | 10 | 8 | G1/8" | 7 | 33 | 29 |

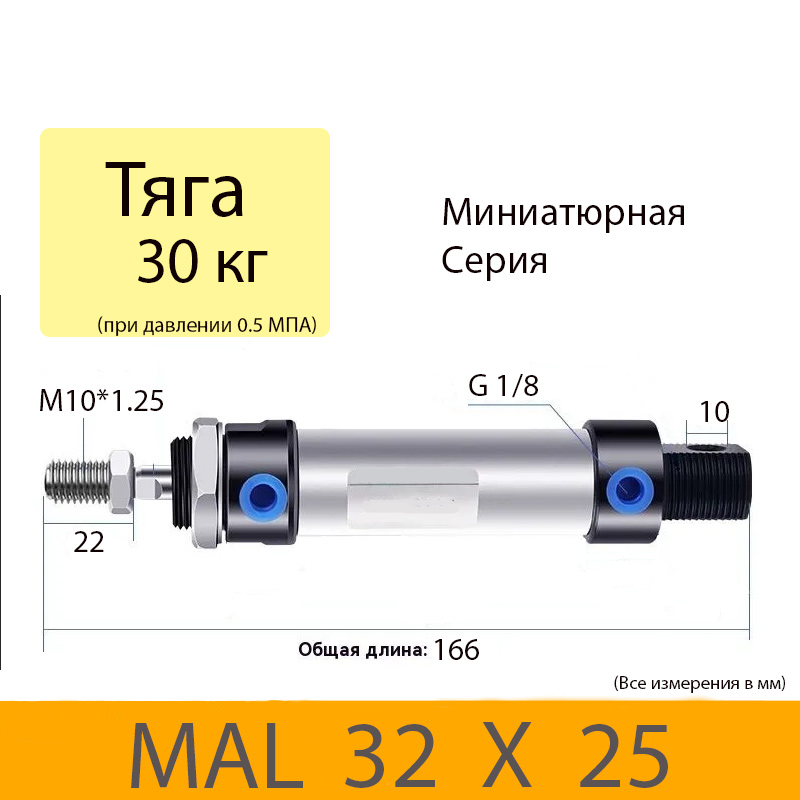

| MAL 32 | 141 | 44 | 70 | 27 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10x1.25 | M24x2 | 12 | 10 | 16 | 25 | 12 | 15 | 39.5 | 12 | 10 | G1/8" | 8 | 37 | 32 |
| MAL 40 | 165 | 46 | 92 | 27 | 14 | 32 | 14 | 22 | 24 | 17 | 7 | M12x1.25 | M30x2 | 12 | 12 | 20 | 25 | 12 | 15 | 49.5 | 16 | 14 | G1/4" | 8 | 37 | 41 |
