Пневмоцилиндр SDA 25X10, D=25, ход 10, М5х0,8

Пневмоцилиндры серии SDA это компактные пневмоцилиндры с диаметром поршня от 12 до 100 мм. Данные пневмоцилиндры применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение. Основная характеристика данной серии пневмоцилиндров - их минимальные габариты по сравнению со стандартными сериями. Достигается это путем оптимизации конструкции всех компонентов пневмоцилиндра.

На внешней поверхности пневмоцилиндров имеются пазы для крепления магнитных датчиков.

SDA спроектированы для универсального применения и могут монтироваться в любом положении. Особое внимание необходимо уделить неодопустимости радиальных нагрузок на шток из-за короткой направляющей втулки в передней крышке.

Характеристики:

Тип действия: двустороннее с односторонним штоком

Рабочая среда: воздух.

Диапазон рабочего давления: 0-0.9 МПа.

Присодинительная резьба: М5х0.8.

Диапазон рабочих температур: -5 ~ 70°С (при сухом воздухе без влаги)

Демпфирование: демпферная шайба.

Данные пневмоцилиндры поставляются без магнита, на поршне с пусто-внутренней резьбой под шток.

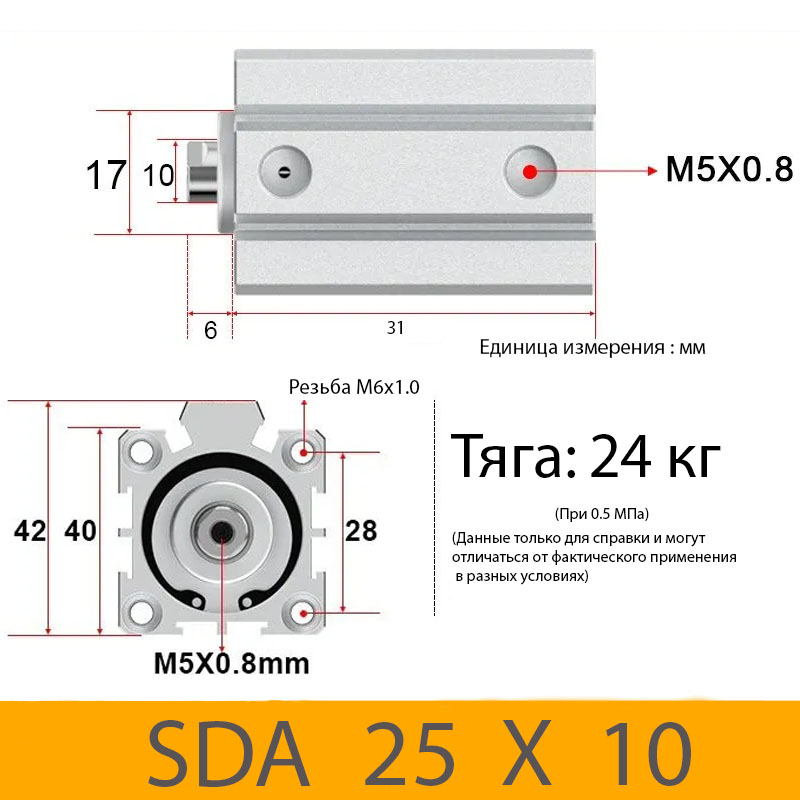

Размеры:
