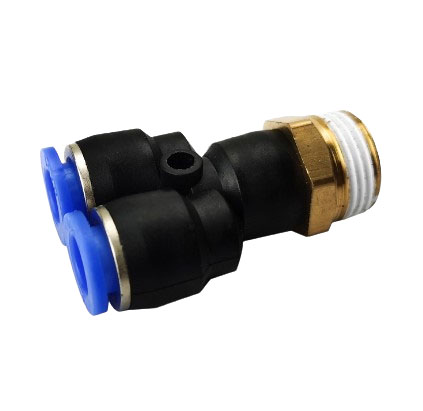

Пластиковый фитинг PX4 - М5

Цанговые фитинги PX предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой. используются данные фитинги в различных областях машиностроения, включая вакуумные системы для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.

Фитинг PX- это тройник под две трубки одинакового диаметра и наружную резьбу.

Размеры:

А- 23 мм

В- 10 мм

С- 38.7 мм.

S- 10 мм.

G резьба- М5

Под трубку 4 мм.

Дюймовая резьба в миллиметрах, для удобства подбора фитингов:
