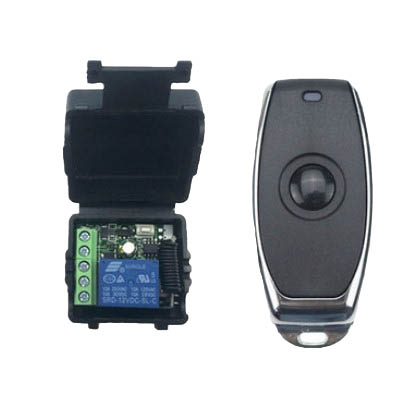

Одноканальная система радиоуправления 12V с пультом

Одноканальная система радиоуправления.
Питается от постоянного напряжения 12 вольт.
Коммутирует одну нагрузку до 250 Вольт.
Нагрузочная способность 5A.
Несущая частота 433 МГц

Потребление тока в режэиме ожидания 8мА.

Радиус действия - 30-50метров, работает абсолютно устойчиво даже через пару железобетонных стен.

Имеет два режима работы с пультом, скоторым поставляется:

1) Momentary - нажали кнопку на брелке - реле замкнулось, отпустили - разомкнулось.

2) Tuggle - нажали кнопку на брелке - реле замкнулось, нажали её же второй раз - разомкнулось.

Привязка пульта и настройка режимов:

Режим Momentary: нажимаем на плате кнопку 1 раз. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. И т.д. Настройка завершена.

Режим Tuggle: нажимаем на плате кнопку 2 раза. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. Настройка завершена.

Данная система иммет несколько дополнительных режимов работы, задержка выключения с интервалом 5 секунд, 10 секунд, 15 секунд и 20секунд.

Для активации режима с задержкой в 5 секунд, нажмите кнопку обучения 4 раза, подождите пока загорится светодиод и нажмите кнопку на пульте, светодиод мигнет три раза, режим подключен.

Для активации режима с задержкой в 10 секунд, нажмите кнопку обучения 5 раз, подождите пока загорится светодиод и нажмите кнопку на пульте, светодиод мигнет три раза, режим подключен.

Для активации режима с задержкой в 15 секунд, нажмите кнопку обучения 6 раз, подождите пока загорится светодиод и нажмите кнопку на пульте, светодиод мигнет три раза, режим подключен.

Для активации режима с задержкой в 20 секунд, нажмите кнопку обучения 7 раз, подождите пока загорится светодиод и нажмите кнопку на пульте, светодиод мигнет три раза, режим подключен.

Для полного сброса режимов или отвязки пульта, нужно нажать на кнопку обучения 8 раз, светодиод мигнет 8 раз непрерывно, это означает, что режимы подлностью сброшены.

Подключение:

Схема подключения нагрузок 12 Вольт.

Принципиальная схема для подключения электрических замков:

Схема подключения нагрузок с напряжением 110-250 Вольт:
