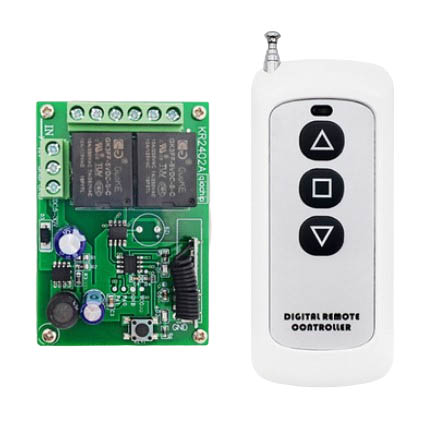

Двухканальная система радиоуправления 6-30V с пультом ( для штор и ворот)

Артикул: 11516
Двухканальная система радиоуправления 6-30V с пультом ( для штор и ворот)
(0)
1 388 руб.
Наличие: 5 шт
шт

Двухканальная система радиоуправления 6-30V с пультом ( для штор и ворот), работает с двигателями постоянного тока.

Двухканальная система радиоуправления.
Питается от постоянного тока 6-30 вольт.
Коммутирует две нагрузки до 250 Вольт.
Нагрузочная способность 5A на канал.
Несущая частота 433 МГц

Потребление тока в режэиме ожидания 8,5мА.

Радиус действия - 30-50метров, работает абсолютно устойчиво даже через пару железобетонных стен.

Имеет три режима работы:

1) Momentary - нажали кнопку на брелке - реле замкнулось, отпустили - разомкнулось.

2) Tuggle - нажали кнопку на брелке - реле замкнулось, нажали её же второй раз - разомкнулось.

3) Interlock - нажали кнопку на брелке - реле замкнулось, нажали любую другую - разомкнулось.

Привязка пульта и настройка режимов:

Режим Momentary: нажимаем на плате кнопку 1 раз. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. И т.д. Настройка завершена.

Режим Tuggle: нажимаем на плате кнопку 2 раза. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. Настройка завершена.

Режим Tuggle: нажимаем на плате кнопку 3 раза. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. Настройка завершена.

Для полного сброса режимов или отвязки пульта, нужно нажать на кнопку обучения 8 раз, светодиод мигнет 8 раз непрерывно, это означает, что режимы подлностью сброшены.​


Подключение:

Схема подключения двигателя постоянного тока:



Схема подключения одного двигателя постоянного тока и нагрузки 110-250 Вольт:

Схема подключения нагрузок с напряжением 110-250 Вольт:
