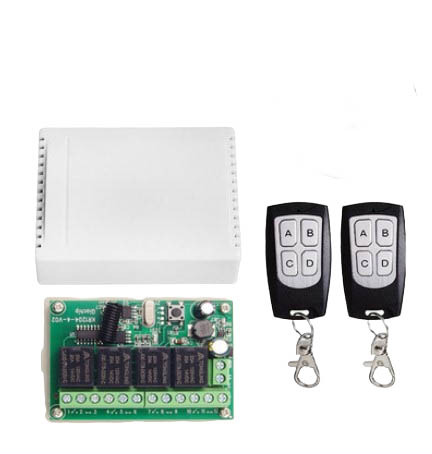

Четырехканальная система радиоуправления 6-30V с двумя пультами

Четырехканальная система радиоуправления 6-30V с двумя пультами.

Четырехканальная система радиоуправления.
Питается от постоянного тока 6-30 вольт.
Коммутирует четыре нагрузки до 250 Вольт.
Нагрузочная способность 5A на канал.
Несущая частота 433 МГц

Потребление тока в режиме ожидания 8,5мА.

Радиус действия - 30-50метров, работает абсолютно устойчиво даже через пару железобетонных стен.

Имеет три режима работы:

1) Momentary - нажали кнопку на брелке - реле замкнулось, отпустили - разомкнулось.

2) Tuggle - нажали кнопку на брелке - реле замкнулось, нажали её же второй раз - разомкнулось.

3) Interlock - нажали кнопку на брелке - реле замкнулось, нажали любую другую - разомкнулось.

Привязка пульта и настройка режимов:

Режим Momentary: нажимаем на плате кнопку 1 раз. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. И т.д. Настройка завершена.

Режим Tuggle: нажимаем на плате кнопку 2 раза. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. Настройка завершена.

Режим Interlock: нажимаем на плате кнопку 3 раза. Светодиод загорится и погаснет. Нажимаем кнопку на пульте, которая будет управлять первым реле. Светодиод мигнёт три раза. Нажимаем кнопку на пульте, которая будет управлять вторым реле. Светодиод мигнёт три раза. Тлже самое проделайте с двумя оставшимися кнопками. Настройка завершена.

Для полного сброса режимов или отвязки пульта, нужно нажать на кнопку обучения 8 раз, светодиод мигнет 8 раз непрерывно, это означает, что режимы подлностью сброшены.​

Подключение:

Схема подключения четырех нагрузок :
