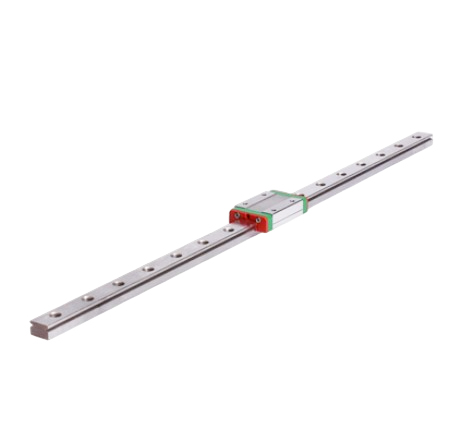

Рельс MGN9 250мм с кареткой MGN9H

Рельс MGN9 250мм с кареткой MGN9H.

Профильные рельсовые направляющие бюджетной серии MGN - миниатюрные рельсы для небольшого оборудования.Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.

Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.

Техническое характеристики:

Материал: нержавеющая сталь

Длина рельсы: 250 мм

Статическая грузоподъемность каретки: 4,02 кН

Динамическая грузоподъемность каретки: 2,55 кН

Допустимое отклонение параллельности: до 20 мкм

Используемые винты для рельса: М3х8

Высота в сборе: 10 мм

Допустимые отклонения по высоте: 0,04 мм

Допустимые отклонения по ширине: 0,04 мм

Каретка:

Длина - 40 мм

Ширина - 20 мм

Высота - 8 мм

Расстояние между крепежными отверстиями - 16 и 15 мм
