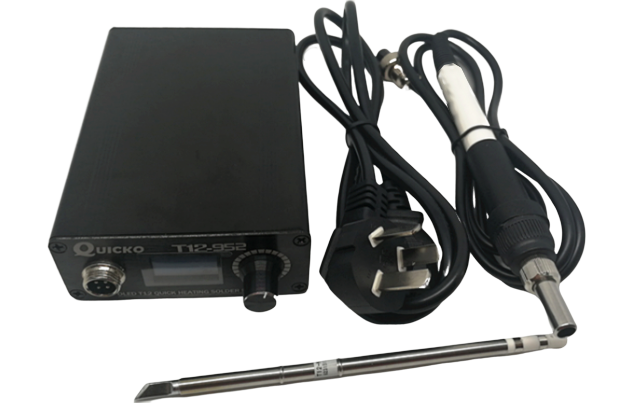

Паяльная станция QUICKO T12-952, OLED

Паяльная станция QUICKO T12-952 используется для быстрого нагрева жала паяльника на установленную температуру и поддержки этой температуры на заданном значении.
Перед использованием паяльной станции нужно установить жало в ручку паяльника. Для этого нужно открутить колпачок ручки паяльника, установить жало и закрутить колпачок обратно.
Теперь можно подключить паяльник к блоку управления. Блок управления оснащен т.н. «авиационным» гнездом GX 16/4, а паяльник соответствующим штекером. Штекер паяльника устанавливается в гнездо по ключу и фиксируется с помощью накидной гайки. Длина провода паяльника составляет 105 cм, провод мягкий.
После соединения блока управления и паяльника можно подключать питание. Напряжение питания станции QUICKO T12-952 составляет AC 100-240 В (24 В блок питания встроенный в корпус паяльной станции). Для подключения питания в задней части корпуса блока управления установлено гнездо IEC C14. В комплекте идет кабель питания длиной 120 см.
Станция включается нажатием на клавишу, которая находится на задней части корпуса блока управления. После подачи питания включается дисплей и загружается прошивка.
Информация на дисплее паяльной станции QUICKO T12-952:

верхний левый угол - заданная температура;
верхний правый угол - процент заполнения ШИМ-контроллера;
по центру - температура жала паяльника;
нижний левый угол - напряжение питания;
правый нижний угол - температура в блоке управления.
Температура нагрева паяльника задается с помощью поворота ручки энкодера: влево – уменьшение, вправо – увеличение. Значение температуры может быть установлено в границах 200 – 480ºC. Сначала данные о текущей температуре жала отображаются на дисплее некорректно – это связано с новым жалом. Но после нескольких циклов включения/выключения показания стабилизируются.
Паяльная станция QUICKO T12-952 имеет меню с расширенными настройками. Для входа в меню нужно нажать и удерживать на протяжении 3 секунд кнопку энкодера. Навигация в меню осуществляется поворотом ручки энкодера: вправо – следующий пункт меню, влево – предыдущий пункт меню. Выбор пункта меню осуществляется нажатием на кнопку энкодера. Подтверждение выбранного значения в пункте меню осуществляется одиночным нажатием кнопки энкодера. Для выхода из меню нужно нажать и удерживать на протяжении 3 секунд кнопку энкодера.
Структура меню паяльной станции QUICKO T12-952:
1. Calibration – калибровка значения реальной температуры жала и отображаемой на дисплее. Возможные значения: 70 – 130%;
2. Auto sleep – время бездействия, по истечении которого станция перейдет в режим сна. В режиме сна температура жала будет удерживаться на значении 150ºC. Возможные значения: OFF, 1 – 99 min;
3. Auto power off – время бездействия, по истечении которого станция отключиться от питания. Возможные значения: OFF, 1 – 99 min;
4. Boost duration – время, на протяжении которого будет включено краткосрочное увеличение нагрева жала. Функция включается во время работы одиночным нажатием кнопки энкодера. Индикация работы функции отображается в левом верхнем углу дисплея миганием желтого прямоугольника. При использовании этой функции жало быстрее изнашивается. Возможные значения: 10 – 99 s;
5. Boost degree – значение температуры, на которое будет увеличено текущее значение температуры при включении функции Boost duration. Возможные значения: 10 – 80ºC;
6. Wakeup method – действие, при котором стация будет выходить из режима сна. Возможные значения: Encoder only (поворот ручки энкодера), Encoder&Handle (поворот ручки энкодера или срабатывание датчика вибрации в паяльнике);
7. Buzzer switch – включение/выключение звуковой индикации станции. Возможные значения: ON, OFF;
8. Battery guard – (в данной модели станции не используется) значение напряжения питания, при котором станция отключиться от питания. Функция используется при питании станции от внешнего аккумулятора для избежания разряда аккумулятора. Возможные значения: 10 – 24 V.
9. Firmware – версия прошивки. Версия: V1.4;
10. Factory reset – сброс настроек на заводские. Возможные значения: NO, YES.
Скорость нагрева жала паяльника до температуры 300ºC около 12 секунд.

Характеристики:

модель: QUICKO T12-952;
цвет: черный;
тип дисплея: OLED;
диагональ дисплея: 0.96 дюйма;
жало: Hakko Т12-К;
питание от сети: AC 100-240 В;
длина кабеля питания: 120 см;
максимальная мощность: 108 Вт;
гнездо паяльника: GX 16/4;
длина кабеля паяльника: 105 см;
температура нагрева: 200 – 480ºC;
размеры жала: диаметр 5.5 мм x длина 155 мм;
размеры резиновых подножек: 13 x 13 x 3 мм;
размеры ручки паяльника: диаметр 14-22 мм x длина 120 мм;
размеры станции: 140 x 78 x 29 мм;
вес блока управления: 307 г;
вес комплекта: 503 г.

Комплект поставки:

Паяльная станция QUICKO T12-952 OLED на жалах Hakko T12;
Жало Hakko T12-K;
Ручка паяльника;
Кабель питания;
Ножки – 4 шт.
