Дозатор паяльной пасты и клея AD-982 (диспенсер)

Дозатор паяльной пасты и клея AD-982 предназначен для точечного нанесения любых вязких материалов, например паяльной пасты или клея. Данная модель ручного дозатора идеально подходит для мелкосерийного производства или ремонтных работ в радиоэлектронной промышленности.

Этот автоматический дозатор жидкости управляется ножным педальным переключателем и таймером, позволяет распределять фиксированное количество клея/паяльной пасты в определенное место.

Характеристики:
Таймер: программируемый в диапазонах 0,01-1 с, 0,1-10 С, 0,2-20 с, 0,3-30 с
Ручной режим: непрерывный.
Допуск повторения: ± 0.5%
Входное напряжение: AC 220 ~ 240, 50 Гц
Минимальная дозировка: 0,01 мл
Вход воздуха: от 2,5 до 7 бар (от 35 до фунтов на кв. дюйм)
Выход воздуха: от 0,1 до 5,5 бар (от 1 до 78 фунтов на кв. дюйм)

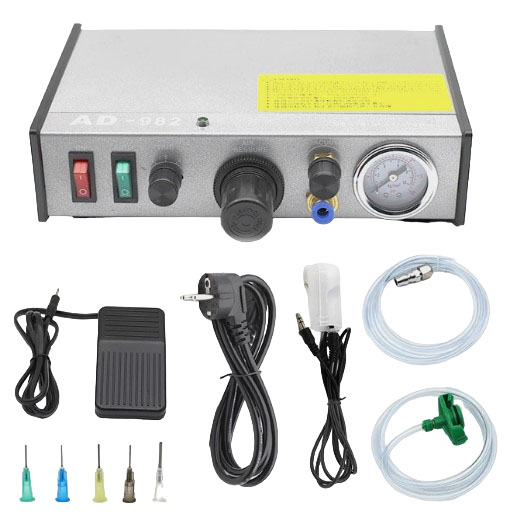

Комплектация диспенсера AD-982 :

• Гнутая стойка под шприцы 10 или 30 мл.;
• Трубка подключения к компрессору с «быстрым» разъёмом;
• Педаль управления подачей воздуха;
• Надеваемая на шприц 30 мл. кнопка управления;
• Шланг с адаптером под шприц 30 мл.;
• Три шприца по 30 мл.;
• 5 игл разного размера;
• Инструкция на китайском и английском языках;
• Кабель питания;

Описание разъемов и переключателей прибора:

Передняя панель, слева направо:

• Выключатель питания;
• Переключатель режима дозирования: «AUTO» (по заданному времени) или «MAN» (воздух подаётся непрерывно пока нажата педаль);
• Настройка времени подачи воздуха;
• Регулировка давления воздуха;
• Вентиль регулировки отката и фитинг ⌀6 мм. для выхода воздуха (подробно ниже);
• Манометр

Вентиль регулировки отката - служит для вытягивания остатков пасты из трубки после окончания работы с прибором.

Задняя панель, слева направо:

• Фитинг под трубку ⌀6 мм. для подачи воздуха;
• Диапазон времени подачи воздуха (подробно. ниже);
• Разъём подключения педали;
• Разъём подключения кабеля питания;
• Предохранитель.

Диапазон времени подачи воздуха — представляет собой набор из четырёх переключателей, которыми  нужно задавать границы регулировки времени подачи воздуха:


• Движок 1 поднят — диапазон регулировки от 0.01 до 1 секунд.
• Движки 1 и 2 подняты — от 0.1 до 10 сек.
• Движки 1, 2 и 3 подняты — от 0.2 до 20 сек.
• Все движки подняты — от 0.3 до 30 сек.
