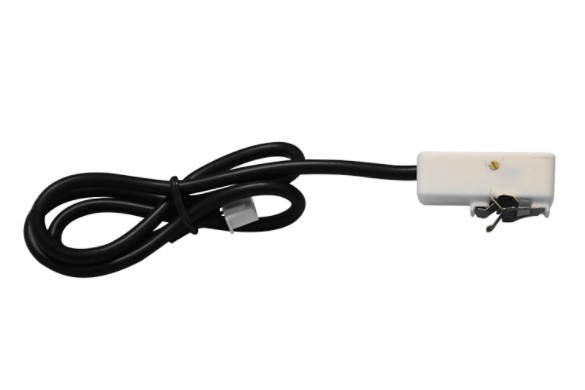

Бесконтактный датчик уровня жидкости XKC-Y26A-NPN (24V)

Бесконтактный датчик уровня поможет вам измерить уровень воды или другой жидкости на расстоянии. Закрепите сенсор на ёмкость снаружи, и он подскажет в виде логического сигнала, есть ли на этом уровне за стенкой вода. Если в непосредственной близости от датчика находится жидкость, на нём дополнительно горит светодиодный индикатор. Длина встроенного кабеля — 50 см.

Отсутствие прямого контакта позволяет использовать датчик уровня с опасными веществами, такими как концентрированная кислота или щёлочь, а также с жидкостями под высоким давлением, кипящей водой и т. д. Кроме того, возможна детекция сыпучих веществ — для разных условий на датчике настраивается уровень чувствительности.

Обратите внимание, что сенсор не работает через металлические поверхности. Тем не менее, ему по зубам пластиковые ёмкости и трубы толщиной до 12 мм, стекло, керамика и другие непроводящие материалы: датчик «видит» их насквозь.

На датчике имеется индикатор, который при обнаружении воды загорается. «Питается» датчик от 24 Вольт. Корпус влагозащищенный (ip67), что позволяет размещать датчик на улице, либо во влажном помещении, не заботясь о его защите. Есть потенциометр для регулировки чувствительности под задней крышкой датчика.Можно использовать как «предохранитель» для отключения насоса при понижении уровня воды в емкости.

Разъем:
— коричневый — питание
— желтый — сигнал
— синий — земля
— черный настройка (MODE)

Черный провод MODE инвертирует выходной сигнал при подключении к минусу питания, т.е. при срабатывание на выходе 0, при подключении к + питания, на выходе будет логическая единичка.

Параметр:
Входное напряжение: (Invcc) DC 24 В
Потребляемый ток: 3-8mA
Выходной ток: 1 ~ 100mA
Время отклика: 500 мс
Рабочая температура: 5 ~ 100 ℃
Индукционная толщина (Чувствительность), диапазон: 4 ~ 10 мм
Влажность: 5% До 100%
Материал: Abs
Водонепроницаемый: IP65

Тип сигнала: NPN.

Обнаруживает воду, спиртные напитки, реагирует сквозь пластмассы и их производные, сквозь керамику.
Не обнаруживает жидкости сквозь метал, антистатический пакет (реагирует на них), не реагирует на спирт в чистом виде, на уайт спирит.

Данный датчик легко крепится на трубку, с помощью металлического крепления на датчике, максимальный диаметр одеваемой трубки 10 мм.
