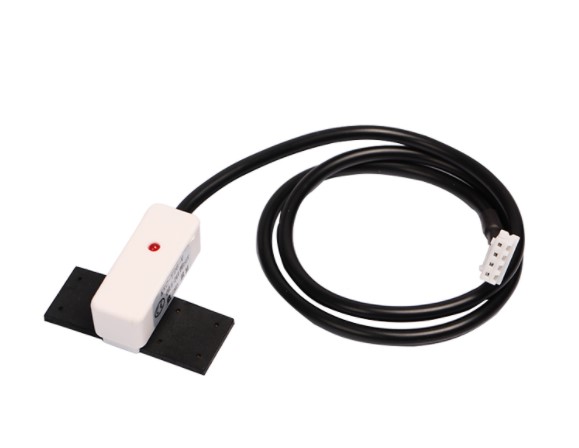

Бесконтактный датчик уровня жидкости XKC-Y26-PNP (5-12V)

Бесконтактный датчик уровня поможет вам измерить уровень воды или другой жидкости на расстоянии. Закрепите сенсор на ёмкость снаружи, и он подскажет в виде логического сигнала, есть ли на этом уровне за стенкой вода. Если в непосредственной близости от датчика находится жидкость, на нём дополнительно горит светодиодный индикатор. Длина встроенного кабеля — 50 см.

Отсутствие прямого контакта позволяет использовать датчик уровня с опасными веществами, такими как концентрированная кислота или щёлочь, а также с жидкостями под высоким давлением, кипящей водой и т. д. Кроме того, возможна детекция сыпучих веществ — для разных условий на датчике настраивается уровень чувствительности.

Обратите внимание, что сенсор не работает через металлические поверхности. Тем не менее, ему по зубам пластиковые ёмкости и трубы толщиной до 12 мм, стекло, керамика и другие непроводящие материалы: датчик «видит» их насквозь.

На датчике имеется индикатор, который при обнаружении воды загорается. «Питается» датчик в диапазоне от 5 до 12 Вольт, что очень удобно, т.к.пересекает все частоиспользуемые напряжения. Корпус влагозащищенный (ip67), что позволяет размещать датчик на улице, либо во влажном помещении, не заботясь о его защите. Напряжение питание в диапазоне от 5 до 12 Вольт — никак не влияет на чувствительность. Есть потенциометр для регулировки чувствительности под задней крышкой датчика.Можно использовать как «предохранитель» для отключения насоса при понижении уровня воды в емкости.

Разъем:
— коричневый — питание
— желтый — сигнал
— синий — земля
— черный настройка (MODE)

Черный провод MODE инвертирует выходной сигнал при подключении к минусу питания, т.е. при срабатывание на выходе 0, при подключении к + питания, на выходе будет логическая единичка.

Параметр:
Входное напряжение: (Invcc) DC 5 ~ 12 В
Потребляемый ток: 5mA
Выходной ток: 1 ~ 200mA
Время отклика: 500 мс
Рабочая температура: -5 ~ 105 ℃
Индукционная толщина (Чувствительность): 11 мм
Влажность: 5% До 100%
Материал: Abs
Водонепроницаемый: IP65

Тип сигнала: PNP.

Обнаруживает воду, спиртные напитки, реагирует сквозь пластмассы и их производные, сквозь керамику.
Не обнаруживает жидкости сквозь метал, антистатический пакет (реагирует на них), не реагирует на спирт в чистом виде, на уайт спирит.

Данный датчик легко крепится на трубу, с помощью крепления и нейлоновой стяжки ( идет в комплекте).
