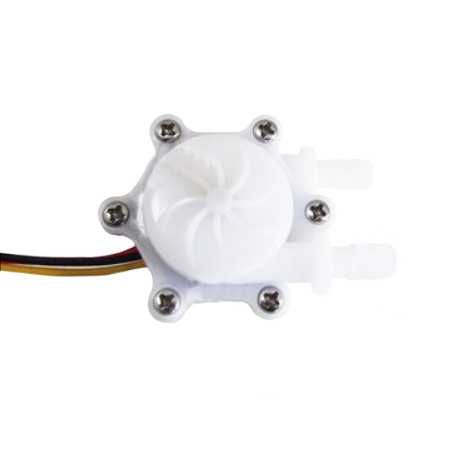

Датчик расхода жидкости DS-HW41C

Служит для измерения расхода жидкости.

Предназначен для работы с жидкими неагрессивными средами, преимущественно - с водой.

Импульсные характеристики: F=(31*Q)±5%   F=частота (Гц), Q=скорость потока (л/мин)

Время отклика: 0,2 с (секунды)

Точность расхода: (0,3–4,5 л/мин) ±5%

Выходной сигнал: импульсный сигнал NPN

Рабочее напряжение 5V-18V

Потребляемый ток 15 mA(DC 5V)

Рабочая температура 0°C~80°C

Температура жидкости <110°C

Давление до 0.8 Mpa

Подсоединение внутренний диаметр 4 мм, внешний 6 мм.

Коэффициент заполнения импульсного выхода 50+-10%.

Цвета проводов Red= VCC, Black= GND, Yellow= Frequency output

Входное и выходное отверстия расходомера должны быть установлены в соответствии с направлением стрелки на изделии, а направление стрелки соответствует направлению потока воды.
