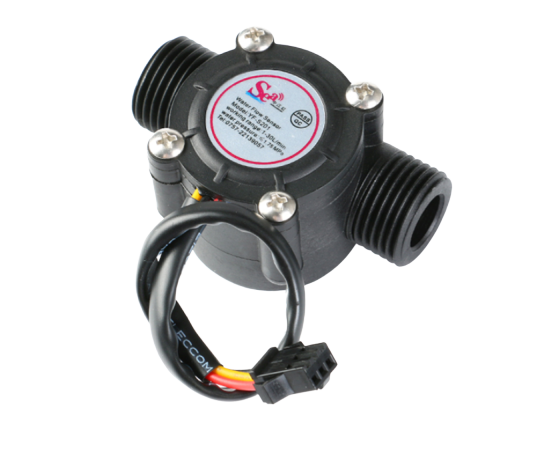

Датчик расхода жидкости YF-S201 DC3.5-24V 1-30 Л/мин, G1/2

Датчик модели YF-S201 предназначен для измерения объёма проходящей жидкости в диапазоне от 1 до 30 литров в минуту при давлении не более 1,75 МПа. Датчик присоединяется к трубе или шлангу с помощью гайки с резьбой на ½ дюйма.

Датчик расхода воды YF-S201 состоит из пластикового корпуса, водяного ротора с магнитами и датчика Холла. Проходящая вода вращает магнит, что в свою очередь создает импульсы на проводе: 450 импульсов на 1 литр воды. Скорость вращения ротора прямо пропорциональна скорости водяного потока. Чем выше скорость, тем чаще магниты проходит рядом с датчиком Холла, тем больше импульсов на информационном выводе датчика.

Формула для расчёта импульсов и скорости потока воды: F = 7,5 Q => Q = F / 7,5

• F - частота импульсов (Гц)
• Q - скорость потока воды (л/мин)

Подключение:

Подключение датчика зависит от выбранного Вами алгоритма подсчета его импульсов

Если Вы будете подсчитывать количество импульсов с датчика используя внешнее прерывание, то информационный вывод датчика нужно подключить только к тому выводу Arduino, который используют внешние прерывание. Преимуществом данного метода является то, что все импульсы датчика будут, гарантированно, подсчитаны и для этого не требуется приостанавливать выполнение скетча. Недостаток данного метода заключается в том, что не все выводы Arduino используют внешние прерывания.

Если Вы будете подсчитывать количество импульсов с датчика измеряя длительность импульсов (пауз), то информационный вывод датчика можно подключить к любому выводу Arduino. Преимуществом данного метода является то, что количество подключаемых датчиков ограничено количеством свободных выводов Arduino. Еще одним преимуществом является то, что расчёт скорости происходит в режиме реального времени, после каждого импульса (паузы). Недостаток данного метода заключается в том, что в зависимости от выбранного алгоритма, либо возникнет риск пропустить импульс (паузу), либо потребуется приостанавливать выполнение скетча на время измерения длительности импульса (паузы).

Питание:

Входное напряжение 3.5 ... 24 В постоянного тока, подаётся на красный (Vcc) и чёрный (GND) провода датчика.

Сделан из нейлонового пластика , прочный и практичный.

Вход и выход под 1/2.

Потребляемый ток до 15 мА при напряжении 5 Вольт.

Диапазон расхода: 1-30 л / мин.

Рабочее напряжение: DC3.5-24 В

Номинальное напряжение: DC12V

Давление: 1.75 Mpa.

Диапазон рабочей температуры: 0 до +80 градусов Цельсия.

Температура жидкости до +120 градусов Цельсия.
