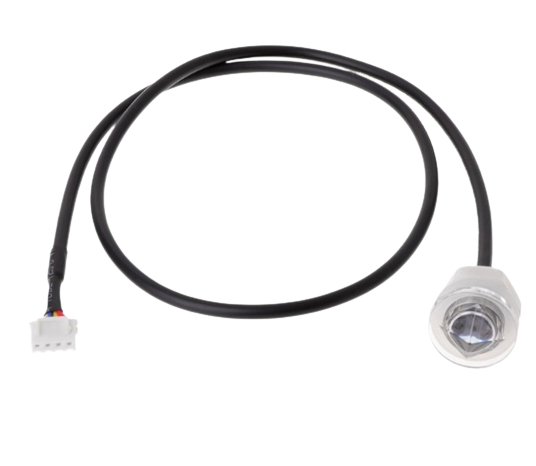

Оптический датчик уровня жидкости XKC-FS-IR02 (5V)

Артикул: 10724

482 руб.

Наличие: 7 шт

_{В магазине: 7 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Оптический датчик уровня жидкости XKC-FS-IR02 (5V).

Принцип работы оптического датчика уровня:

Датчик содержит инфракрасный светодиод и фототранзистор. Поскольку свет от LED передается на оптическую головку, фототранзистор получает нулевой свет (или меньше света), когда датчик погружен в жидкость – проходящий световой луч будет преломляться. Если жидкости нет, проходящий свет будет возвращаться на фототранзистор непосредственно через оптическую головку. Поэтому если датчик определяет уровень жидкости, он выдает сигнал низкого уровня

На выходе датчика будет высокий логический уровень в «сухом состоянии» и низкий логический уровень во «влажном состоянии».

Отличается датчик XKC-FS-IR02 от датчика XKC-FS-IR12 расположением резьбы, у датчика XKC-FS-IR02 она сзади, ближе к проводу, а у XKC-FS-IR12 спереди, отличие можно увидеть на фото ниже.

XKC-FS-IR02

XKC-FS-IR12

Установка:

XKC-FS-IR02 можно установить в любом направлении, и установка может занять всего несколько минут, поскольку нет процедуры калибровки. Рекомендуется устанавливать датчик сбоку или снизу резервуара с жидкостью для получения лучших результатов. Обратите внимание, что на работу будут отрицательно влиять другие отражающие поверхности в непосредственной близости от головки датчика.

Схема подключения:
