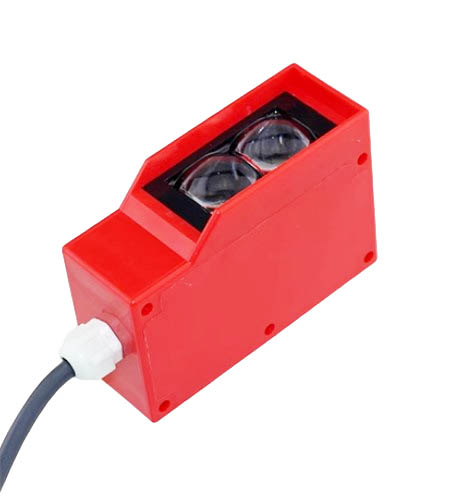

Оптический датчик E3K100-DS100P1 PNP NO

 Датчик предназначен для контроля положения движущихся объектов. Применяется в качестве концевых и базовых датчиков ЧПУ осей. Принцип действия основан на отражении оптического сигнала от поверхности. Зона срабатывания датчика до 7м. На торцевой части датчика установлен красный светодиод и подстроечный резистор чувствительности (расстояния).

Основные характеристики:

Оптический датчик : E3K100-DS100P1

Тип выхода:PNP/NO

Срабатывает на расстоянии 0-7м.

Длина провода: 2м.

Питание Vcc: 6-36В (коричневый)

Общий(земля) (синий)

Выход: до 300mA (черный)

Рабочая температура: от -25°C до +55°C

Пригнцип работы:

Схема подключения:

Размеры датчика:
