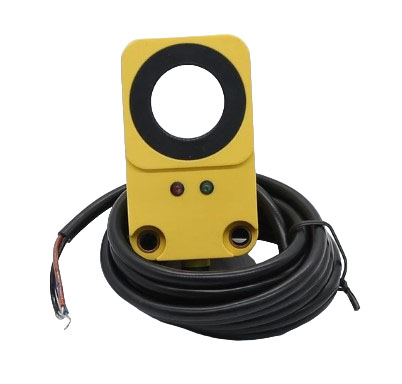

Кольцевой индуктивный датчик HX-DGS-25P1 PNP NO

Предназначены для бесконтактного контроля положения предметов изготовленных из электро- и/или магнитопроводных материалов. Индукционные бесконтактные датчики обнаруживают все предметы из цветных и черных металлов, находящиеся в пределах активной зоны, и выдают соответствующий управляющий сигнал.

Главной особенностью датчиков серии HX-DGS, является расположение считывающего элемента, он находится внутри кольца датчика, Линейка HX-DGS включает в себя датчики с разным диаметром кольца.

Характеристики:

• Напряжение питания: DC 6-36V
• Монтаж: выступающий
• Температура окружающей среды: рабочая: -25...70 ºC
• Материал: пластик
• Тип выхода: PNP
• Нормальное состояние выхода: NO трехпроводной
• Срабатывает на металл в пределах своего кольца диаметром 25 мм.
• Электромонтажное подключение: кабель (2м)
• Время отклика: 2мс
• Ток нагрузки: 300мА
• Имеет два светодиодных индикатора: красный ( индикатор сработки), зеленый (индикатор работы).
• Степень защиты: IP67

Размеры:

Схема подключения:

Пример работы:
