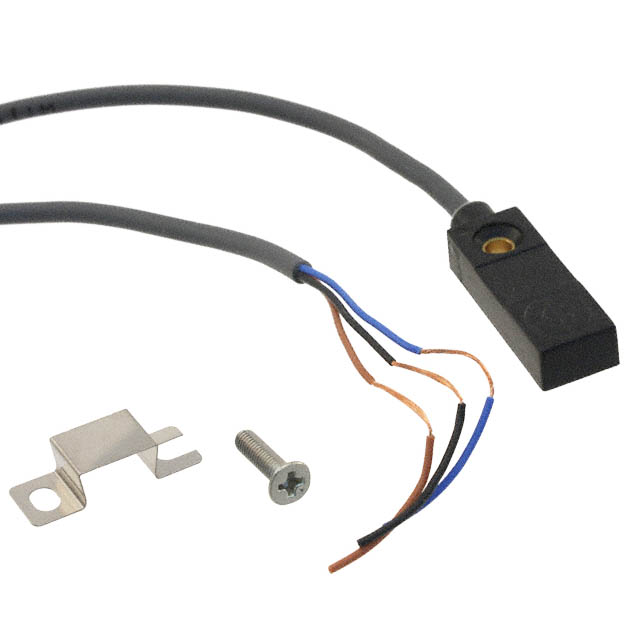

Индуктивный датчик TL-W3MC1 NPN NO

Технические характеристики TL-W3MC1:

Частота срабатывая: 600

Дистанция срабатывая, мм: 3

Корпус: прямоугольный

Материал корпуса: пластмасса

Тип датчика: неэкранированный

Материал: ABS термостойкая смола

Кабель: 2 м

Принцип обнаружения объекта: индуктивный

Зона срабатывания: 0...3 мм, -10% to +10%

Материал обнаруживаемых объектов: цветные металлы, в отношении объектов выполненных из не цветных металлов чувствительность снижается

Стандарт обнаруживаемых объектов: 12 x 12 x 1 мм

Рабочее напряжение: 12...24 Вольт постоянного тока

Потребляемый ток, при 24 Вольт постоянного тока: 15 мАмпер

Тип выхода: NPN, трехпроводной с открытым коллектором.

Режим работы: NO,  нормально открытый контакт

Коммутационная способность: 0...100 мАмпер

Индикатор обнаружения: красный

Диапазон рабочих температур: -25...+70 ℃

Индуктивные (индукционные) датчики - подвид бесконтактных датчиков, предназначенный для работы с металлическими изделиями. Его принцип действия базируется на изменении параметров магнитного поля, которое создается катушкой индуктивности, расположенной внутри датчика. Поэтому на другие материалы, кроме металлов, индукционные модели не реагируют. Главной задачей индуктивных датчиков является автоматизация технологических процессов, систем безопасности и контроля. Данные устройства применяются практически во всех сферах современной промышленности.

NPN (NO и или NC) - датчик, имеющий общепринятую цветовую маркировку на кабеле. Коричневый провод - вход (плюс) +10...30VDC. Синий провод - вход (минус). Черный провод (NO - при срабатывании сигнал появляется) - выход (минус) подаваемый на синий провод. Белый провод (NC - при срабатывании сигнал исчезает) - выход (минус) подаваемый на синий провод.
