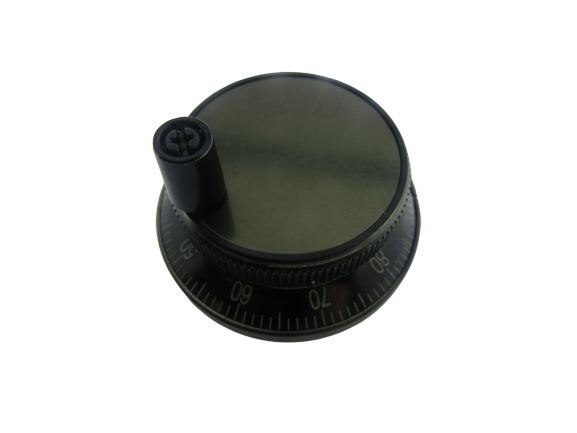

Энкодер электронный ZSS600-001-100B-5L чёрный
Энкодер электронный ZSS600-001-100B-5L черный - это поворотное устройство, которое используется на панелях оператора или выносных пультах ЧПУ для точного ручного перемещения осей (X, Y, Z и т.д.) при настройке станка и выставлении нуля детали.
Характеритсики:
Диаметр: 60 мм.
Напряжение питания: 5 Вольт.
Разрешение: 100 импульсов на оборот.
Колличество контактов: 6 ( -A, -B, VCC, 0V, A, B)
Для 6-клеммного ручного энкодера (MPG) используется дифференциальное подключение Line Driver. Этот тип подключения обеспечивает максимальную защиту от электромагнитных помех, что критически важно вблизи силовых двигателей станка ЧПУ
Стандартная схема назначения контактов выглядит следующим образом:
| № клеммы | Маркировка | Описание сигнала | Куда подключается (на плате ЧПУ / пульте) |
|---|---|---|---|
| 1 | VCC (или +5V) | Питание энкодера (+5 Вольт) | К выходу питания 5V на плате контроллера |
| 2 | 0V (или GND) | Заземление / Минус питания | К общему проводу (GND / Земля) |
| 3 | A (или CLK) | Основной импульсный канал A | К сигнальному входу A контроллера |
| 4 | B (или DT) | Основной импульсный канал B | К сигнальному входу B контроллера |
| 5 | -A (или Ā) | Инвертированный канал A | К дифференциальному входу A- контроллера |
| 6 | -B (или B̄) | Инвертированный канал B | К дифференциальному входу B- контроллера |
Важные нюансы при монтаже:
Экранированный кабель: Настоятельно рекомендуется использовать экранированный провод (витую пару). Экран кабеля нужно подключить к заземлению (GND) только с одной стороны — на плате контроллера, чтобы избежать земляных петель.
Если на плате ЧПУ только 4 входа (нет контактов -A и -B): В некоторых бюджетных контроллерах дифференциальный сигнал не поддерживается. В таком случае клеммы -A и -B на маховике просто оставляют неподключенными (изолируют), а задействуют только VCC, 0V, A, B.
Напряжение питания: Убедитесь, что подаете строго 5V. Если подать 12V или 24V на энкодер, рассчитанный на 5 Вольт, его внутренняя оптическая плата мгновенно сгорит.
