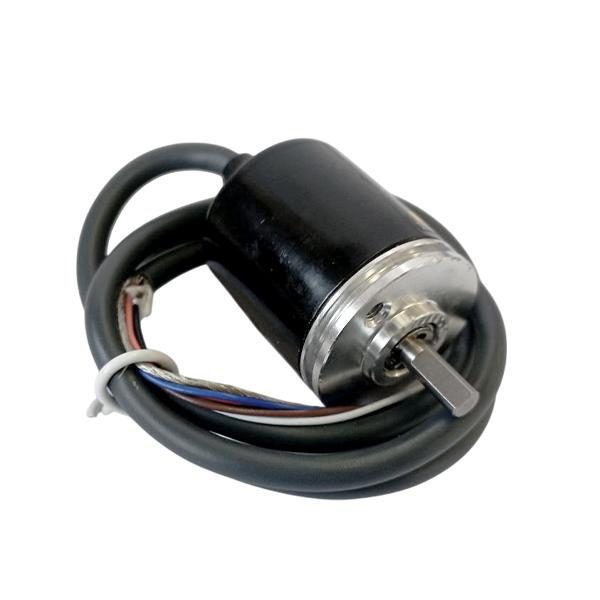

Датчик угла (Энкодер) E6А2-CWZ5C 12-24v 400P/R

Артикул: 6579
Датчик угла (Энкодер)  E6А2-CWZ5C 12-24v 400P/R
(0)
7 390 руб.
Наличие: 3 шт
шт



 Инкрементальные энкодеры (инкрементные энкодеры ) E6A2-C с полноразмерным валом 4мм используются для определения угла поворота вращающихся объектов. Оптические энкодеры в своей конструкции содержат стеклянный диск с метками, оптопару (источник и приемник света), схему обработки сигнала.

       Инкрементальные энкодеры Омрон при повороте вала на определённый угол генерируют импульс напряжения на выходе. Основным рабочим параметром энкодера является число генерируемых импульсов за один оборот диска. Величину угла поворота объекта можно определить посредством подсчёта импульсов с начала вращения. Инкрементные датчики угла поворота на выходе имеют два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.

       Обратите внимание, чтобы соединить механически вал датчика угла поворота с объектом измерения, следует использовать специальные соединители- гибкие муфты, ведь валы могут иметь биение, как в радиальном, так и в осевом направлении. При применении гибкой муфты резко снижается вероятность износа подшипников вала, кроме того, даже незначительный осевой люфт может привести к полному отказу энкодера (при осевом люфте оптический диск и матрица, которые располагаются в непосредственной близости, могут встретиться и механически разрушиться).

Инкрементальные угловые энкодеры Омрон серии E6A2-C имеют миниатюрный корпус диаметром 25 мм.

Тип датчик угла поворота, оптический инкрементальный энкодер
Диаметр вала 4мм
Диаметр корпуса 25мм
Разрешение 10, 60, 100, 200, 300, 360, 500 имп/об
Макс.допустимая скорость вращения 5000 об/мин
Выходной сигнал NPN open collector
Температура эксплуатации -20.. 80 °C
Питание DC
Подключение кабель PUR, 0.5 м
Материал корпуса алюминий



Output phase

Power supply voltage

Output form

Resolution (pulse/rotation)

Model

A

5 to 12 VDC

NPN voltage output

10, 60, 100, 200, 300, 360

Инкрементальный энкодер  E6A2-CS3E

500

NPN open collector

10, 60, 100, 200, 300, 360

Инкрементальный энкодер  E6A2-CS3C

500

12 to 24VDC

10, 60, 100, 200, 300, 360

Инкрементальный энкодер  E6A2-CS5C

500

A, B

5 to 12 VDC

NPN voltage output

100, 200, 360

Инкрементальный энкодер  E6A2-CW3E

500

NPN open collector

100, 200, 360

Инкрементальный энкодер  E6A2-CW3C

500

12 to 24VDC

100, 200, 360

Инкрементальный энкодер  E6A2-CW5C

500

A, B, Z

5 to 12 VDC

NPN voltage output

100, 200, 360

Инкрементальный энкодер  E6A2-CWZ3E

500

NPN open collector

100, 200, 360

Инкрементальный энкодер  E6A2-CWZ3C

500

12 to 24VDC

100, 200, 360

Инкрементальный энкодер  E6A2-CWZ5C

500
