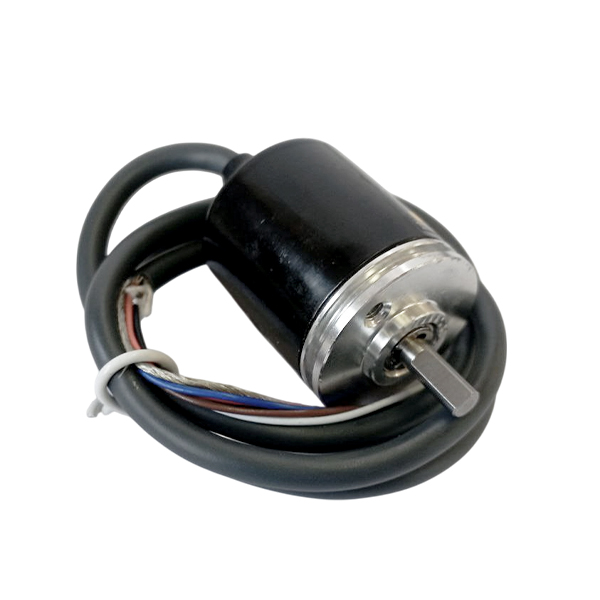

Датчик угла (Энкодер) E6А2-CW5C 12-24v 360P/R

Артикул: 4691

7 390 руб.

Наличие: 3 шт

_{В магазине: 3 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Output phase	Power supply voltage	Output form	Resolution (pulse/rotation)	Model
A	5 to 12 VDC	NPN voltage output	10, 60, 100, 200, 300, 360	Инкрементальный энкодер E6A2-CS3E
			500
		NPN open collector	10, 60, 100, 200, 300, 360	Инкрементальный энкодер E6A2-CS3C
			500
	12 to 24VDC		10, 60, 100, 200, 300, 360	Инкрементальный энкодер E6A2-CS5C
			500
A, B	5 to 12 VDC	NPN voltage output	100, 200, 360	Инкрементальный энкодер E6A2-CW3E
			500
		NPN open collector	100, 200, 360	Инкрементальный энкодер E6A2-CW3C
			500
	12 to 24VDC		100, 200, 360	Инкрементальный энкодер E6A2-CW5C
			500
A, B, Z	5 to 12 VDC	NPN voltage output	100, 200, 360	Инкрементальный энкодер E6A2-CWZ3E
			500
		NPN open collector	100, 200, 360	Инкрементальный энкодер E6A2-CWZ3C
			500
	12 to 24VDC		100, 200, 360	Инкрементальный энкодер E6A2-CWZ5C
			500

Тип	датчик угла поворота, оптический инкрементальный энкодер
Диаметр вала	4мм
Диаметр корпуса	25мм
Разрешение	10, 60, 100, 200, 300, 360, 500 имп/об
Макс.допустимая скорость вращения	5000 об/мин
Выходной сигнал	NPN open collector
Температура эксплуатации	-20.. 80 °C
Питание	DC
Подключение	кабель PUR, 0.5 м
Материал корпуса	алюминий

Инкрементальные энкодеры (инкрементные энкодеры ) E6A2-C с полноразмерным валом 4мм используются для определения угла поворота вращающихся объектов. Оптические энкодеры в своей конструкции содержат стеклянный диск с метками, оптопару (источник и приемник света), схему обработки сигнала.

Инкрементальные энкодеры Омрон при повороте вала на определённый угол генерируют импульс напряжения на выходе. Основным рабочим параметром энкодера является число генерируемых импульсов за один оборот диска. Величину угла поворота объекта можно определить посредством подсчёта импульсов с начала вращения. Инкрементные датчики угла поворота на выходе имеют два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.

Обратите внимание, чтобы соединить механически вал датчика угла поворота с объектом измерения, следует использовать специальные соединители- гибкие муфты, ведь валы могут иметь биение, как в радиальном, так и в осевом направлении. При применении гибкой муфты резко снижается вероятность износа подшипников вала, кроме того, даже незначительный осевой люфт может привести к полному отказу энкодера (при осевом люфте оптический диск и матрица, которые располагаются в непосредственной близости, могут встретиться и механически разрушиться).

Инкрементальные угловые энкодеры Омрон серии E6A2-C имеют миниатюрный корпус диаметром 25 мм.
