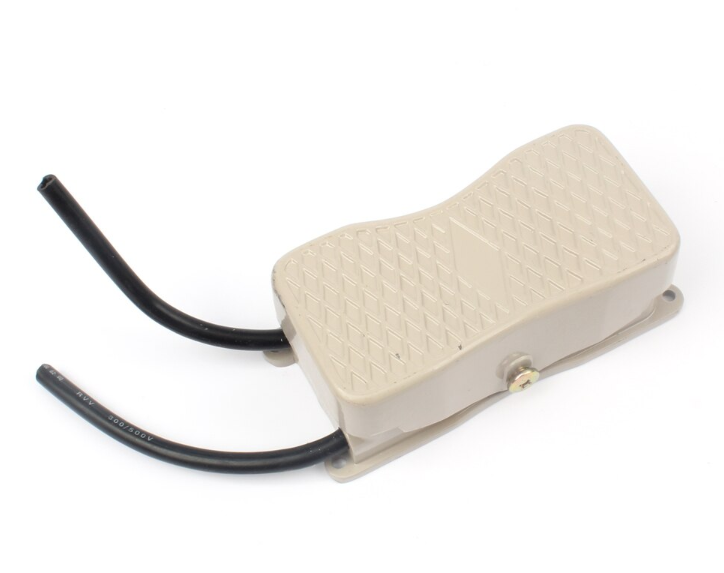

Кнопка-педаль трехпозиционная YDT1-101(20), 250V, 3A,

Артикул: 6419
Кнопка-педаль трехпозиционная YDT1-101(20), 250V, 3A,
(0)
930 руб.

  Педаль ножная моностабильная с переключающимися контактами 3 A 250 VAC , выполненные в виде концевых переключателей.

  Корпус полностью из металла с отверствиями для крепления на станину.

  Внешние кабеля трехжильные длинной 10см.

  Педаль предназначена для управления двигателем в режимах Пуск-Стоп-Реверс . Управлять можно  как трехфазным двигателем , так и коллекторным двигателем постоянного тока.

Вес с упаковкой 355 грамм.



Принцип работы:

  Педаль имеет два трехжильных кабеля . Один для подключения к двигателю , другой к источнику питания. Порядок не имеет значения.
  Схема подключения к трехфазному двигателю:



  • В среднем состоянии (ничего не нажато) двигатель находиться в состоянии Стоп . Желтые и синие провода разомкнуты. Коричневый провод всегда замкнут.
  • В положении вперед (педаль нажата в сторону к кабелям) двигатель находиться в состоянии Пуск. Желтые и синие провода соединены соответственно цвету.
  • В положении назад (педаль нажата в противоположную сторону от кабелей) двигатель находиться в состоянии Реверс. Желтые и синие провода соединены крест накрест.


  Для управления направления вращения коллекторного двигателя постоянного тока необходимо задействовать только желтый и синий провода кабелей.
