Контроллер асинхронного двигателя SS-22 с фазосдвиговым конденсатором

Контроллер асинхронного двигателя SS-22 предназначен для управления скоростью однофазными электродвигателемя и мотор-редукторами со встроенной обратной связью (тахогенератором). Контроллер сравнивает текущее значение частоты вращения вала электродвигателя, определяемое при помощи тахогенератора, и требуемое значение скорости, устанавливаемое потенциометром либо внешним аналоговым сигналом, и в зависимости от этого регулирует обороты величиной питающего напряжения. Подходит для всех серий регулируемых приводов мощностью от 6 Вт до 250 Вт с однофазным напряжением питания 220 Вольт.

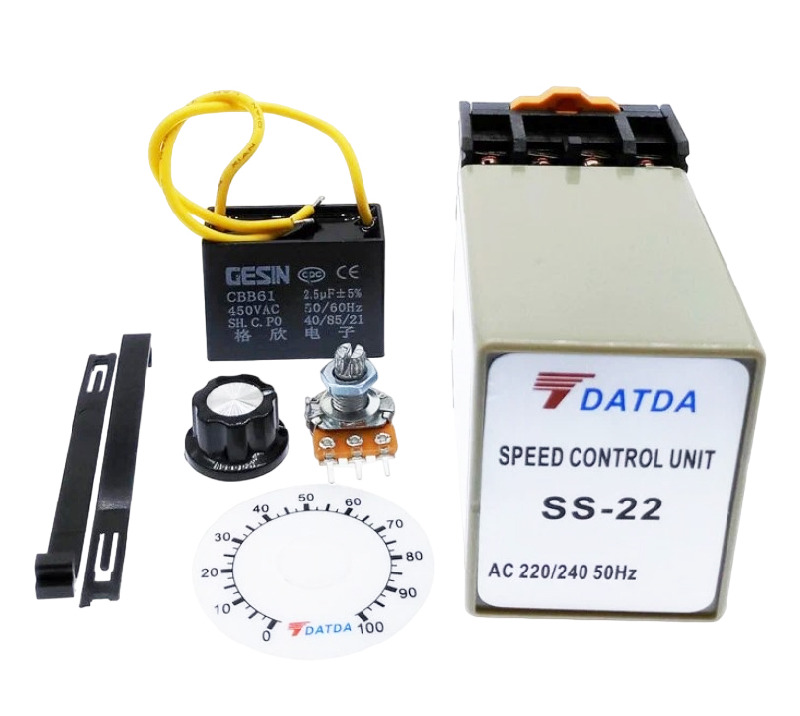

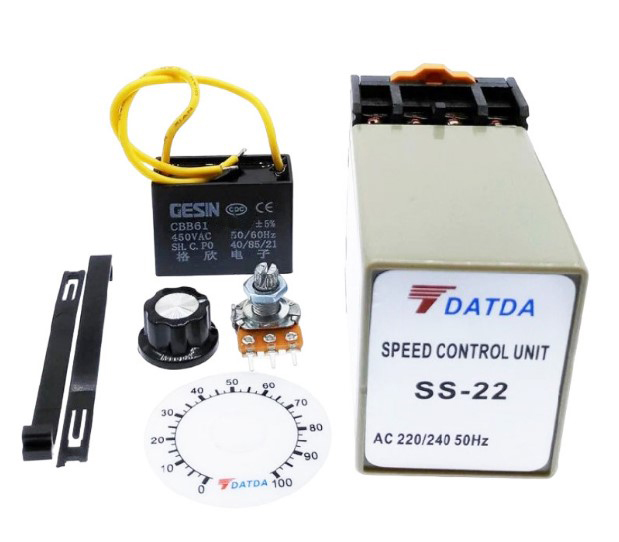

Комплект поставки включает в себя: регулятор скорости SS-22,фазосдвиговый конденсатор, колодку для подключения,потенциометр 20 кОм и небольшую панель-шкалу для крепления на приборную панель.

Характеристики:

     Небольшие размеры, точность, широкий диапазон регулирования скорости

     Эргономичный дизайн с низким энергопотреблением

     Модель: SS-22 Поддерживаемые двигателя: YYPJ / YCJJ / YYCJ

     Скорость диапазон: 90 ~ 1400 об/мин 50 Гц, 60 Гц  90 - 2800 об/мин

     Напряжение: 220 В Ток: 5А  Мощность двигателя: 250Вт

     Сопротивление: 20K Ω Мощность: 0,25 Вт

     Колодка для подключения

     Размеры без колодки: 40 х 50 х 58 мм

     Крепление на DIN-рейку.

Схемв подключения:
