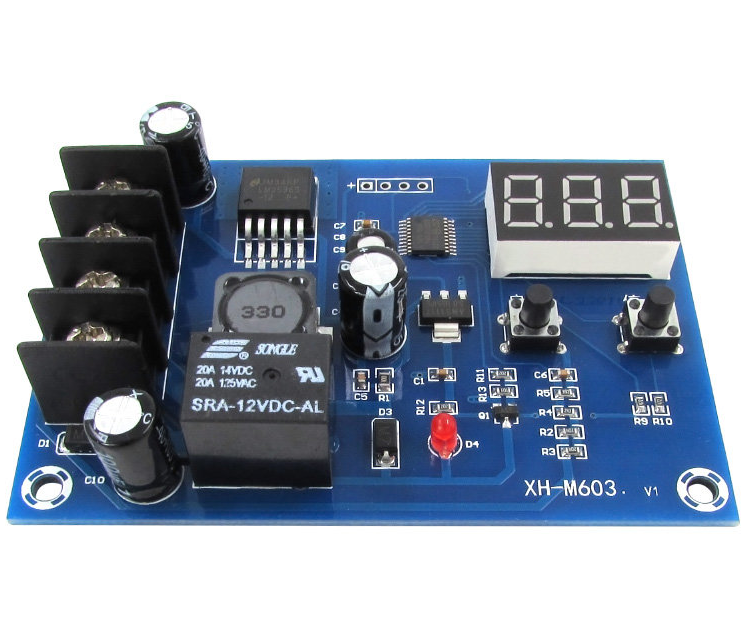

Уневерсальный модуль заряда и мониторинга аккумуляторов ХН-М603

Модуль контроля заряда 6 - 14,3 В. АКБ. Срабатывание происходит при достижении пороговых значений напряжения на клеммах АКБ происходит замыкание и размыкания реле, которые устанавливаются кнопками и отображается на цифровом индикаторе.

Параметры:

• модель: XH-M603
• входное напряжение АКБ: DC 5 - 20 В
• точность отображения: 0.1 В
• точность управления: 0.1 В
• тип выхода: прямой
• напряжение: ±0.1 В
• тип аккумуляторов: любой с диапазоном максимального зарядного напряжения 6 -14,3 В.

Контроллер используется для автоматического включения/выключения зарядного устройства, при достижении напряжения на аккумуляторной батарее заданных (настраиваемых) значений верхнего и нижнего уровней.

Схема подключения контроллера к зарядному устройству и аккумуляторной батарее приведена на фото.

Использование:

1.Установка напряжения включения: нажатие кнопки 1 отображает напряжение включения, зажмите кнопку 1 на 3-5 секунд, показания индикатора начнут мигать. Нажимая кнопки 1 или 2 можно повышать или понижать напряжение. Установив нужное значение дождитесь пока индикатор перестанет мигать.

2.Установка напряжения выключения: нажатие кнопки 2 отображает напряжение выключения, зажмите кнопку 2 на 3-5 секунд, показания индикатора начнут мигать. Нажимая кнопки 1 или 2 можно повышать или понижать напряжение. Установив нужное значение дождитесь пока индикатор перестанет мигать.

3.Сброс настроек: во включенном состоянии зажмите одновременно кнопки 1 и 2 пока индикатор не отобразит 888 - это свидетельствует о сбросе настроек.

Контроллер замкнет реле и тем самым включит зарядное устройство если напряжение аккумулятора будет равно или ниже напряжения нижнего уровня. При достижении на батарее напряжения высокого уровня, контроллер разомкнет реле и тем самым выключит зарядное устройство, предохраняя аккумулятор от перезаряда (кипения).
