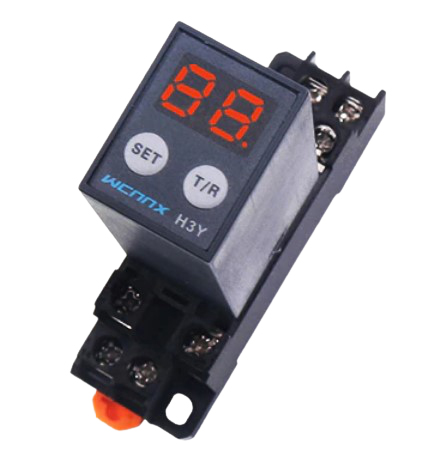

Реле времени цифровое H3Y-2, 0.1сек-990ч, 220V

Реле времени H3Y-2 предназначается для задержки подачи питания, либо для выключения нагрузки через заданный промежуток времени.

Напряжение питания 220 Вольт.

Коммутируемое напряжение 250 Вольт.

Коммутируемый ток 5 Ампер.

Колодка в комплекте.

Схема подключения:

Иинструкция по настройки H3Y-2

1) Рабочий режим

Конка SET устанавливает десятки

Кнопка T/R устанавливает единицы.

2) Настройка режима работы.

Нажать и удерживать SET и T/R. Кнопокй SET выбрать нужный режим работы.

n1 - задержка включения

n2 - задержка отключения

n3 - циклический таймер T1=T2 (начинает с задержки включения)

n4 - циклический таймер T1=T2 (начинает с задержки отключения)

3) Настройка временного интервала.

Длительным нажатием кнопки T/R войдите в режим выбора единицы счета времени (секунды, минуты, часы).

Короткими нажатиями кнопки T/R выберите единицу счета времени.

Для подтверждения выбора единицы счета удерживайте кнопку SET около 3 секунд.

Габаритные размеры:
