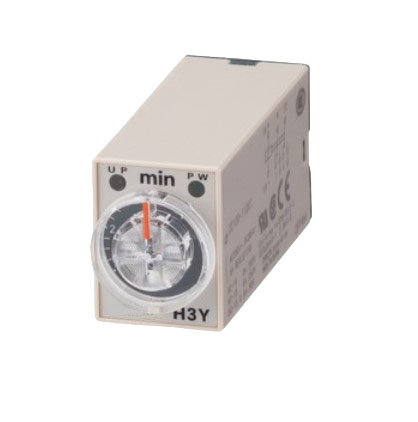

Реле времени H3Y-4 5 мин, 220V

Артикул: 12030

560 руб.

Наличие: 20 шт

_{В магазине: 20 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Реле времени серии H3Y-4 предназначено для включения или отключения электротехнического оборудования через заданный промежуток времени.

Применяется в качестве специального размыкателя (замыкателя) электрических цепей. Размыкание (замыкание) электрической цепи осуществляется по истечению определенного промежутка времени, который заранее устанавливается пользователем посредством ручки регулятора.

Начало процесса отсчета на реле времени происходит тогда, когда появится напряжение питания на входе.

Колодка идет в комплекте с устройством.

Характеристики реле времени H3Y:

Модель	H3Y-2	H3Y4
Диапазон времени	от 1 сек. до 60 мин. УКАЗАНО В НАЗВАНИИ!
Нагрузка контактов	5A 250VAC
Точность повторения	+-0.05 секунд
Режим работы	однократный (нельзя использовать, как циклический таймер)
Выходы	DPDT NO (два выхода реле нормально-открытых), DPDT NC (два выхода реле нормально-закрытых)	DPDT NO (четыре выхода реле нормально-открытых), DPDT NC (четыре выхода реле нормально-закрытых)
Температура эксплуатации	–10...+50°С

Схема подключения:

Временная диаграмма:

Порядок работы прибора:

С помощью поворотной механической шкалы установите необходимое время выдержки.

После подачи питания на контакты 13-14 загорается индикатор питания PW и начинается отсчет времени.

По истечении времени выдержки загорается индикатор UP и срабатывают реле. Сброс реле осуществляется снятием питания.
