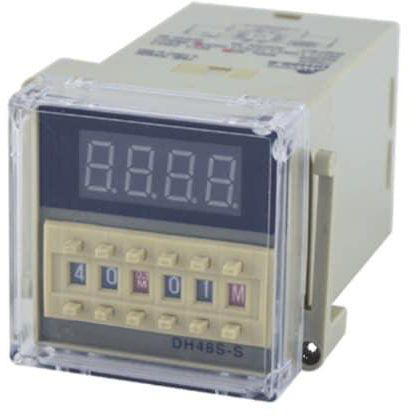

Реле времени CKC DH48S-S DC12V
Реле времени DH48S предназначено для циклического включения/отключения электротехнического оборудования через заданный промежуток времени.
Можно использовать как циклический постоянный таймер.
С помощью галетных переключателей на лицевой панели прибора установите время работы (три левых задатчика: два черных – значение, красный – единицы измерения времени) и время паузы (три правых задатчика: два черных – значение, красный – единицы измерения времени).
При подаче питания на прибор загораются две цифры в правой части экрана и идет отсчет заданного времени паузы (об идущем отсчете времени сигнализирует ежесекундно мигающая точка). По истечении времени паузы индикатор времени паузы гаснет, загорается индикатор времени работы – две цифры в левой части экрана, срабатывает реле, начинается отсчет заданного времени работы. По истечении времени работы реле выключается, и цикл повторяется.
Для работы реле в однократном режиме на одном из задатчиков нужно выставить 00.
Колодка идет в комплекте с устройством.
Характеристики реле врмеени DH48S:
Модель | DH48S-S | DH48S-1Z | DH48S-2Z | DH48S-2ZH | |
Диапазон времени |
от 0.1 сек до 999 часов |
от 0.01 сек до 99 часов 99 минут | |||
Нагрузка контактов | 3А 250VAC, 5A 28VDC (Resistance) | ||||
Точность повторения | +-0.05 секунд | ||||
Потребляемая мощность | 5 Ватт | ||||
Выходы / Входы | SPDT (повторение цикла) / Pause, Reset | SPDT (выход реле) / Pause, Reset | DPDT (два выхода реле) / нет входов Pause и Reset | SPDT (выход реле), SPDT (Instantaneous contacte) / нет входов Pause и Reset | |
Температура эксплуатации | -10 +50℃ | ||||
Единицы измерения времени | S-секунды, M-минуты, H-часы |
Схема подключения:
