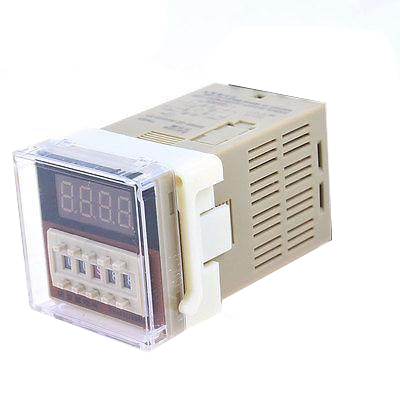

Реле времени DH48S-2ZH , 380V

DH48S-2ZH - прибор для включения/выключения исполнительных механизмов по установленной выдержке времени

• Диапазон задаваемых выдержек времени: 0,01 с...99,99 ч
• Погрешность: ±1 e. м. p.
• Отсчет времени: прямой
• Режимы работы: однократный
• Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле
• Индикатор: 4-разрядный светодиодный
• Модель прибора DH48S-1Z имеет одно реле или SSR и клеммы для подключения кнопок «Стоп» и «Сброс»
• Модель прибора DH48S-2Z имеет только два реле или два SSR

Описание

Реле времени DH48S-2ZH.

При подаче напряжения сразу начинается отсчёт времени, после которго включится нагрузка.

Для сброса нужно отключить и подать напряжение заново.

Без возможности подключения кнопки сброса.

Для выбора размерности времени нужно выбрать положение центрального переключателя : S-сек, M-мин, H-часов.

Максимальная мощность нагрузки - 3А

Подключение осуществляется через колодку:

Схема подключения DH48S-2Z:
