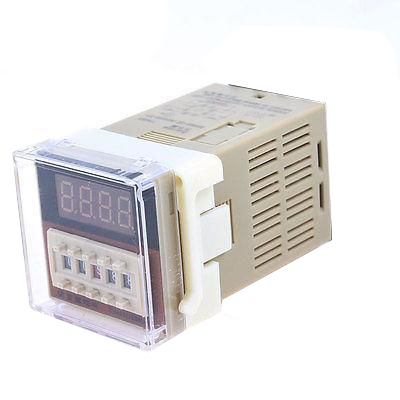

Реле времени DH48S-2Z , DC24V
Артикул: 6330
Реле времени CKC DH48S-2Z ,DC24V предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени.
При подаче напряжения сразу начинается отсчёт времени, после которго включится нагрузка.
Для сброса нужно отключить и подать напряжение заново.
Для выбора размерности времени нужно выбрать положение центрального переключателя : S-сек, M-мин, H-часов.
Колодка идет в комплекте с устройством.
Характеристики реле врмеени DH48S:
Модель | DH48S-S | DH48S-1Z | DH48S-2Z | DH48S-2ZH | |
Диапазон времени | от 0.1 сек до 999 часов | ||||
Нагрузка контактов | 3А 250VAC, 5A 28VDC (Resistance) | ||||
Точность повторения | +-0.05 секунд | ||||
Потребляемая мощность | 5 Ватт | ||||
Выходы / Входы | SPDT (повторение цикла) / Pause, Reset | SPDT (выхоод реле) / Pause, Reset | DPDT (два выхода реле) / нет входов Pause и Reset | SPDT (выход реле), SPDT (Instantaneous contacte) / нет входов Pause и Reset | |
Температура эксплуатации | -10 +50℃ | ||||
Единицы измерения времени | S-секунды, M-минуты, H-часы |
Схема подключения:
Пример работы устройства:
