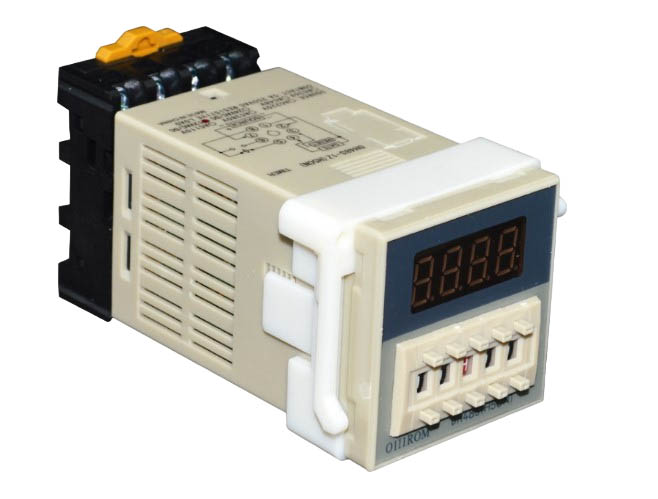

Реле времени DH48S-1Z , AC/DC12V
Артикул: 5402
Реле времени DH48S-1Z предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени. Таймер применяется в схемах автоматики и оборудовании для разовой задержки времени.
Время стартует при подаче питания или команды с внешней кнопки, реле срабатывает по истечении установленного времени, замыкая или размыкая контакты.
Для выбора размерности времени нужно выбрать положение центрального переключателя : S-сек, M-мин, H-часов.
Колодка идет в комплекте с устройством.
Характеристики реле врмеени DH48S:
Модель | DH48S-S | DH48S-1Z | DH48S-2Z | DH48S-2ZH | |
Диапазон времени | от 0.1 сек до 999 часов | ||||
Нагрузка контактов | 3А 250VAC, 5A 28VDC (Resistance) | ||||
Точность повторения | +-0.05 секунд | ||||
Потребляемая мощность | 5 Ватт | ||||
Выходы / Входы | SPDT (повторение цикла) / Pause, Reset | SPDT (выход реле) / Pause, Reset | DPDT (два выхода реле) / нет входов Pause и Reset | SPDT (выход реле), SPDT (Instantaneous contacte) / нет входов Pause и Reset | |
Температура эксплуатации | -10 +50℃ | ||||
Единицы измерения времени | S-секунды, M-минуты, H-часы |
Схема подключения:
Пример работы устройства:
